Parametro del prodotto

Proponiamo:

La linea di rivestimento a rulli è adatta a pezzi di lavoro regolari di medio volume, come:

ruote per automobili, giradischi, forni, ecc.

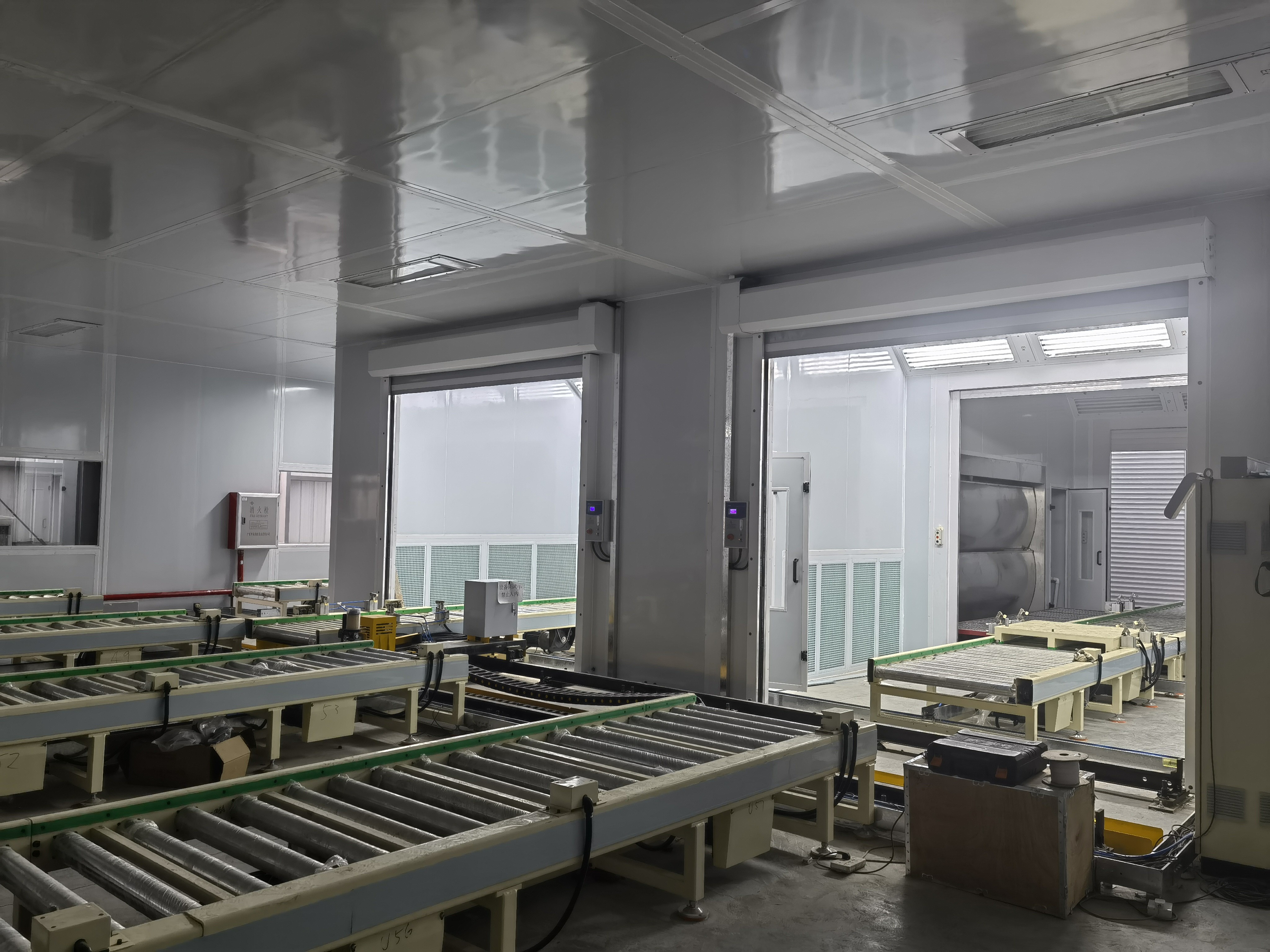

Come una sorta di apparecchiatura di spruzzatura automatizzata, la linea di verniciatura a spruzzo a rulli consiste principalmente di sei componenti principali: apparecchiature di pretrattamento, apparecchiature di verniciatura a spruzzo, forno,

sistema di sorgente di calore, sistema di controllo elettronico, linea di trasporto a rulli, ecc. Può posizionare il pezzo di lavoro sul dispositivo di attrezzatura della linea di trasporto,e inviare il pezzo di lavoro nella zona di spruzzatura per spruzzare attraverso la rotazione del rulloLa linea dei rulli in generale

Ogni stazione ha un pulsante di controllo manuale, e ogni

L'intera linea adotta il controllo PLC, la regolazione della velocità senza passaggio e è dotata di

Sonde di induzione multiple e pulsanti di controllo.

Il rullo elettrico è un nuovo tipo di apparecchiatura di guida in cui il motore e il riduttore sono collocati all'interno del corpo del rullo.

sostituzione dei motori tradizionali e delle apparecchiature di trasmissione separate con riduttori al di fuori del

un rullo da guida.

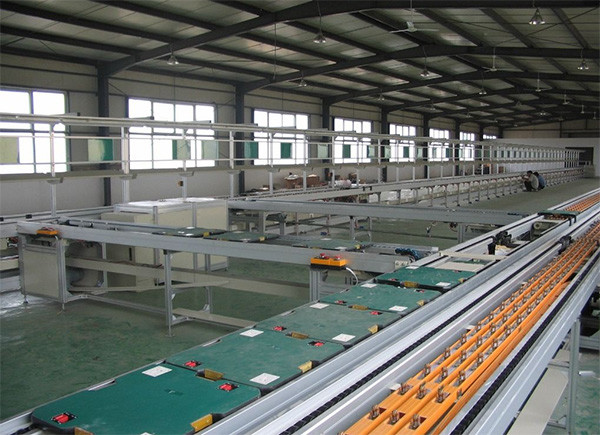

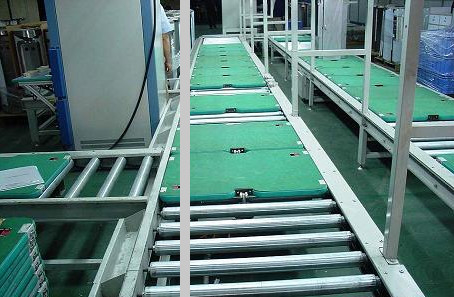

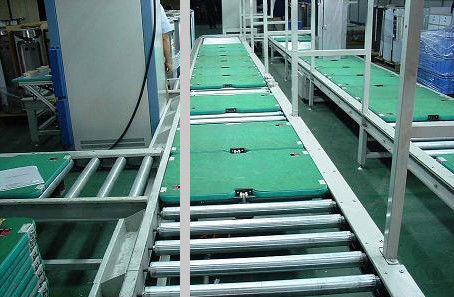

Struttura del trasportatore a rulli elettrico

a. Cornice laterale: è costituita da lamiere di acciaio piegate di spessore di

La dimensione di questo dispositivo è di 160×60 mm e è trattato con un trattamento antirruggine.

l'altezza di installazione delle piastre laterali non supera lo spessore della piastra inferiore dell'utensile e non interferisce con la rotazione della piastra.

b. gambe lineari della carrozzeria: profilo quadrato, specifiche superiori a 80×50 mm, regolabile in altezza per garantire una resistenza di supporto sufficiente

c. Requisiti di configurazione della linea a rulli

1 Tutti i rulli devono essere ben lavorati e non devono avere difetti che possano causare il

I rulli sono realizzati con tubi in acciaio senza saldature con uno spessore della parete ≥ 6 mm.

2I cuscinetti a rulli utilizzano tutti cuscinetti di alta qualità, sigillati su due lati di alta qualità

i cuscinetti, e tutti i cuscinetti usano prima i cuscinetti standard.

3La catena a rulli è dotata di un dentino di struttura in acciaio, il quale si mescola bene con la catena e il rullo funziona senza problemi.

copertura della catena in lamiera d'acciaio: l'altezza della copertura dei pignoni è inferiore di 3 o 4 mm alla superficie di lavoro del rullo.

4 La catena inferiore del rullo è utilizzata per lo trascinamento.

i lati del rullo sono rimovibili e la differenza di altezza tra i tre rulli è

non più di 2 mm.

5La catena adotta una catena di marchi nazionali di alta qualità.

La catena adotta la funzione di tensione manuale.

6L'intera serie di fili ha una struttura solida e un aspetto bello.

una resistenza al carico sufficiente e garantisce una produzione continua.

7 La piastra dell'utensile deve essere in una transizione regolare durante il processo di lavoro e il rumore di tutte le apparecchiature e dei loro dispositivi di azionamento non deve superare i 75 dB durante il processo di lavorazione.

processo di lavoro.

Il rullo di potenza è personalizzato in base ai parametri richiesti dalla Parte A.
