Linea di rivestimento per trasportatori di pavimenti professionali di qualità superiore

Veicolo di trasformazione senza motore + catena trasportatrice a terra.

Scopo:

Utilizzato per il trattamento superficiale di pezzi pesanti di grandi dimensioni con bassa produttività

requisiti;

Flusso di processo:

pezzi su--> sabbiatura--> pulizia--> asciugatura--> verniciatura a spruzzo--> vernice da forno--> pezzi fuori;

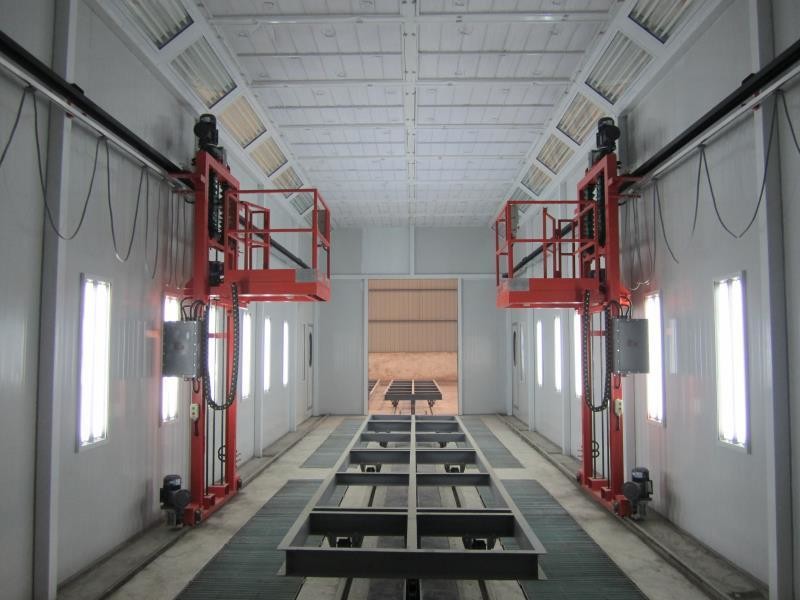

La struttura della sala comprende: sala lucidatura, sala pulizia, sala asciugatura, sala verniciatura a spruzzo e sala cottura (adatta in base al prodotto);

Carro di traduzione: è saldato e formato da I-beam e acciaio a canale, e la superficie è pavimentata con piastra di acciaio di spessore 8 mm;

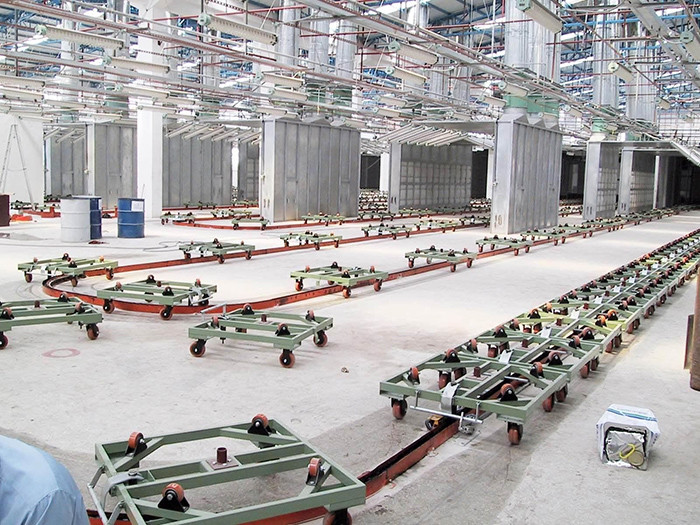

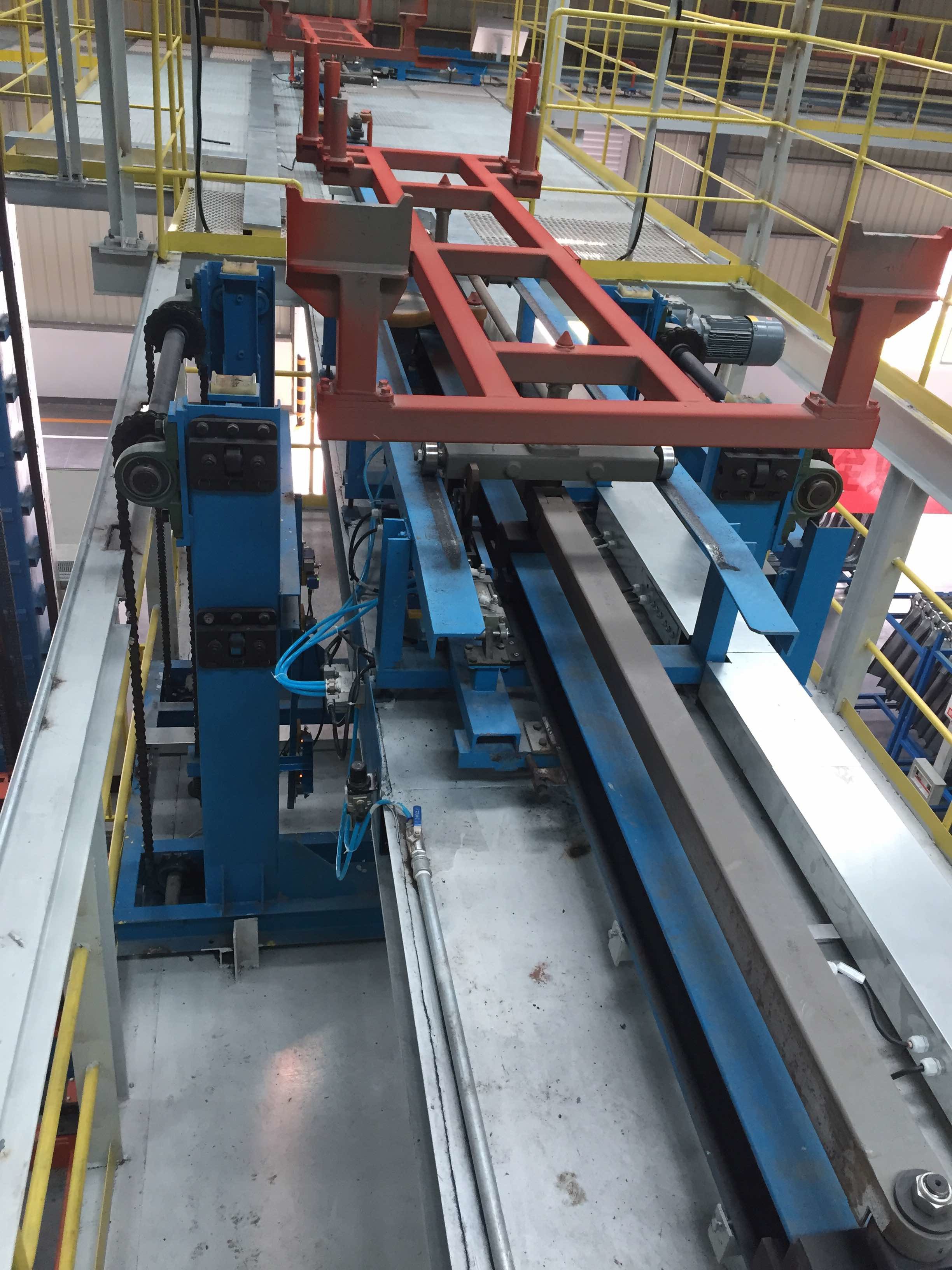

Descrizione dell'apparecchiatura della catena trasportatrice a terra:

Esso è costituito principalmente da dispositivo motore, catena di trazione, dispositivo di tensione e trasportatore

La pista.

(1)Dispositivo di guida

La potenza del dispositivo motore viene trasmessa al fusione motore attraverso il riduttore del motore e la catena di trasmissione.

La riduzione della velocità di trasmissione può essere notevolmente migliorata con l'impiego di un riduttore cicloidale. , e

Il movimento è affidabile.

(2) Catena di trazione

La catena è costituita da un albero a spillo, una piastra di catena, una piastra di catena di spinta e una manica a rulli.

La spaziatura della spinta può essere montata in varie forme in base alle esigenze.

solo per soddisfare le esigenze del ritmo di lavoro.

Questa serie di catene trasportatrici utilizza tutte acciaio manganese di alta qualità come piastre della catena e tutte richiedono specifici test di trazione prima di lasciare la fabbrica.

(3) Dispositivo di tensione

Questo dispositivo garantisce che l'intera catena trasportatrice mantenga sempre una velocità relativamente stabile

Allo stesso tempo, può assorbire o compensare la tensione durante il funzionamento.

errore di installazione della catena trasportatrice, l'espansione e la contrazione causate dall'espansione termica, dalla contrazione e dalla deformazione della forza durante il funzionamento.Assicurarsi che la catena trasportatrice abbia una tensione iniziale al punto di avvolgimento del dispositivo di trasmissione ed eliminare i dispositivi che generano tensione negativa in tutta la linea.

Questa serie di dispositivi di tensione utilizza principalmente barre a vite per la tensione.

relativamente semplice e compatto, e la sua forza di trazione è relativamente stabile;

(4) Trasporto

Il binario del carrello adotta una rotaia leggera da 30 kg/m (la fondazione è pre-incorporata in un

In particolare, la Commissione ha ritenuto che la misura in questione non costituisca un aiuto di Stato se, in base alle informazioni fornite dalla Commissione, il beneficiario è un'impresa impresa.

L'intera linea adotta il controllo PLC, regolazione della velocità senza passaggio ed è dotata di

Sonde di induzione multiple e pulsanti di controllo.
