Controllo elettronico personalizzabile e elevata capacità di potenza nella cabina di spruzzatura per il funzionamento
Big Size Spray Booth offre una serie di funzionalità personalizzabili, inclusi riempimenti regolabili delle porte,
La maggior parte dei pannelli di parete e di tetto sono realizzati con l'ausilio opzionale di scarico per pareti laterali e con diverse opzioni di materiali.
le opzioni consentono di personalizzare la cabina per soddisfare requisiti operativi specifici, migliorando le prestazioni
se avete bisogno di specifici metodi di riscaldamento, configurazioni di illuminazione o gestione del flusso d'aria,
il nostro Big Size Spray Booth può essere adattato per fornire la soluzione ideale per le vostre esigenze di verniciatura.
|
All' interno
dimensione
|
15000 × 5000 × 5000 mm (L × P × H) |
|
esterno
dimensione
|
15130 × 6890 × 5600 mm (L×W×H) |
| Cella. |
Ci sono 2 file di griglie di ferro piatto 30x4 + griglie di pavimento in acciaio contorto ₹ 8 (24 pezzi) su entrambi i lati del pavimento (gas di scarico opzionale delle pareti laterali) |

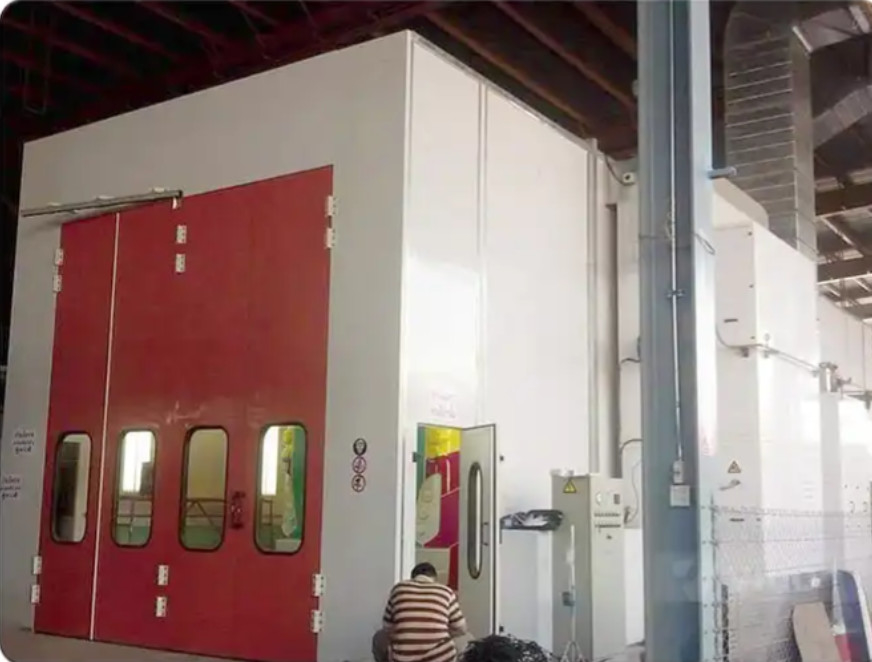

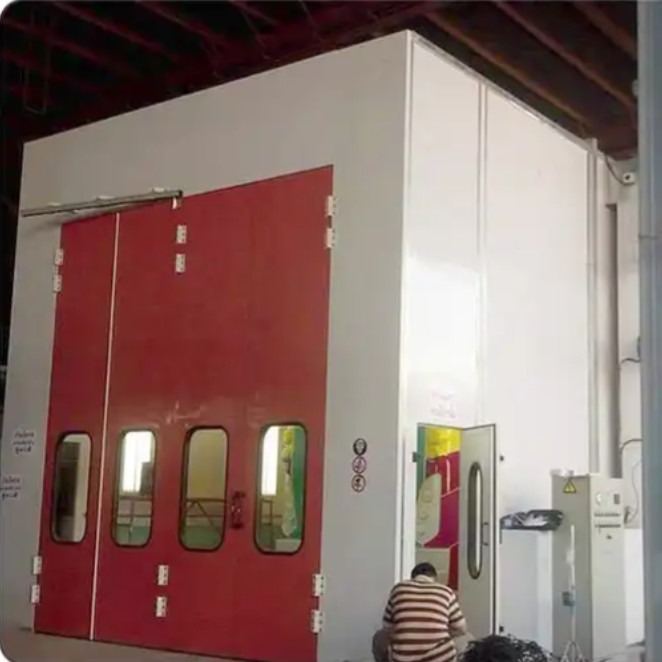

| porta principale |
Dimensioni della porta: 4000 × 4600 mm (W × H), porta pieghevole in lamiera, 4 foglie di porta, vetro temperato quadrato, riempimento: EPS.e il cancello può essere dotato di una serratura elettrica) |
| porta funzionante |
2 serie, porte di lavoro: 800×2000 mm (W×H), dotate di
serratura a pressione e finestra di osservazione in vetro
|
| pannello di parete |
pannello di parete in EPS, larghezza effettiva 1150 mm, spessore totale 70 mm,
spessore della piastra in acciaio colorato: 0,426 mm, bianco, bordi di acciaio sigillati su entrambi i lati; (Lana di roccia, PU opzionale)
|
| tetto |
pannello di parete in EPS, larghezza effettiva 1150 mm, spessore totale 50 mm,
spessore della piastra in acciaio colorato: 0,426 mm, bianco, bordi di acciaio sigillati su entrambi i lati; (Lana di roccia, PU opzionale)
|

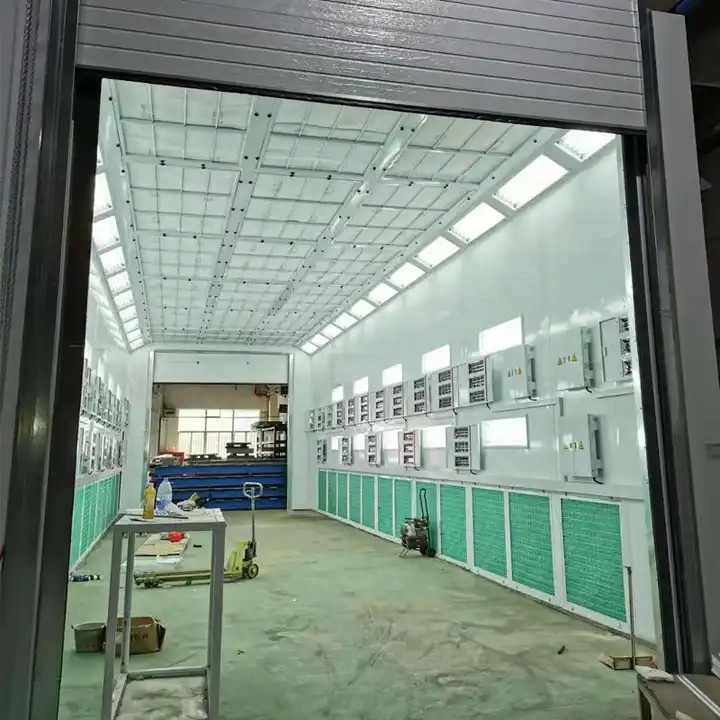

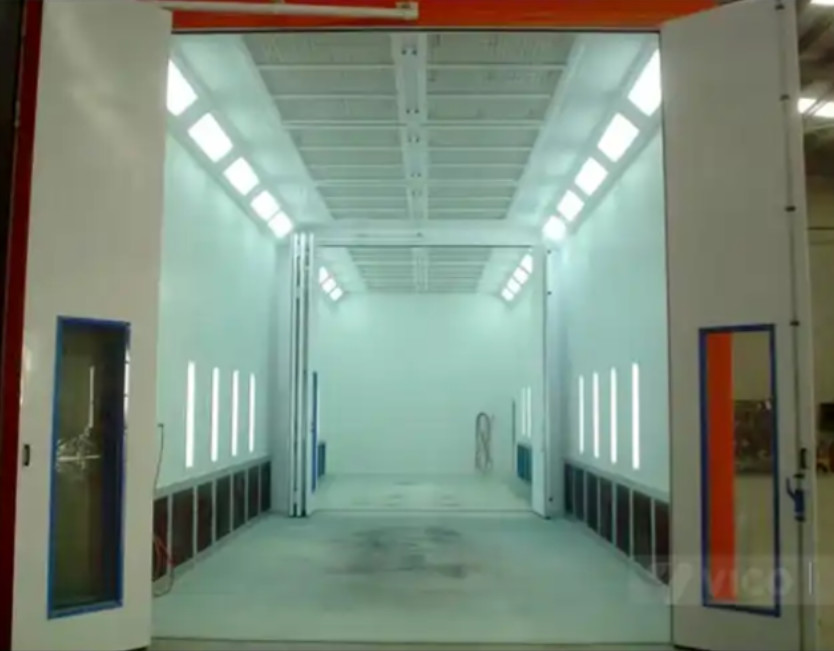

| illuminazione |
Illuminazione superiore: 20 gruppi × 4 pezzi = 80 pezzi di lampade da 18 W
Illuminazione della vita: 22 gruppi × 4 pezzi = 88 pezzi di tubi di 18W, LED
tubi di lampada, scatola luminosa a prova di esplosione
Illuminazione ≥ 1000Lux
|
|
Unità aerea
installazione
|
ingresso d'aria laterale, scarico posteriore, tubo quadrato
saldatura + telaio in alluminio, vernice bianca, maschera in cartone di lana di roccia di 20 mm di spessore, di alta resistenza
|
|
Il trucco
Unità aerea
(2 gruppi)
|
Ciascun gruppo è dotato di 2 ventilatori centrifughi a doppio ingresso a rotore esterno, potenza del singolo motore: 7,5 kW; flusso totale: 40000 m3/h, velocità del vento a zero carico: 0,25 m/s; ammortizzatore pneumatico di regolazione dell'aria,Inizio ciclo ammortizzatore pneumatico . |
|
Sfaticato.
Unità aerea
(2 gruppi)
|
Ciascun gruppo è dotato di 1 ventilatore centrifugo a doppia presa, trasmissione a puleggia, potenza del singolo motore: 11KW; flusso totale: 4000m3 /h, velocità del vento a zero carico: 0,25m/s; ammortizzatore di regolazione manuale degli scarichi. |
|
Riscaldamento
Sistema
(2 serie)
|
Ciascun gruppo è dotato di un bruciatore diesel Riello RG5S
potenza termica massima di 26 000 kW; equipaggiato con forno di scambio termico in acciaio inossidabile 304; verniciatura ad aumento di temperatura: 20°C (da 0°C a 20°C nello stato di spruzzatura); vernice da forno:10-15 minuti (da 20° a 60°C) condizione della vernice. (riscaldamento a gas naturale, riscaldamento elettrico
può essere selezionato il riscaldamento a tubo e il riscaldamento a infrarossi della lampada da forno)
|
|
filtrazione
sistema
|
1Cottone per filtri primari di approvvigionamento d'aria: livello EN 779: G3
2 filtrazione a sotto elevata efficienza: viscosa tridimensionale a piena profondità; livello EN799: F5,
3 Filtrazione di coperte di cotone resistenti alla vernice in fibra di vetro: EN 779 Livello: G3;
4Filtrazione delle particelle di carbonio attivo: assorbe il benzene e lo xilene nei gas di scarico
|
| Sistema di controllo elettronico |
Verniciatura a spruzzo, verniciatura a spruzzo di riscaldamento, vernice da cottura, impostazione del tempo di asciugatura, interruttore di illuminazione, indicatore di guasto, regolatore di temperatura, interruttore di alimentazione, interruttore di emergenza, timer,Limitatore di temperatura, ammeter, voltmeter, manometro di pressione, allarme di pressione |
|
Gasdotti
sistema
|
Ciascun gruppo di approvvigionamento e scarico dell'aria è dotato di 4 sezioni di condotti d'aria diretti di 10 00 x 10 00 x 1000 mm, una sezione di 10 00 x 10 00 mm 90° di gomito e una sezione di 10 00 x 10 00 mm 45° di gomito; |
| potenza totale |
56 kW. |

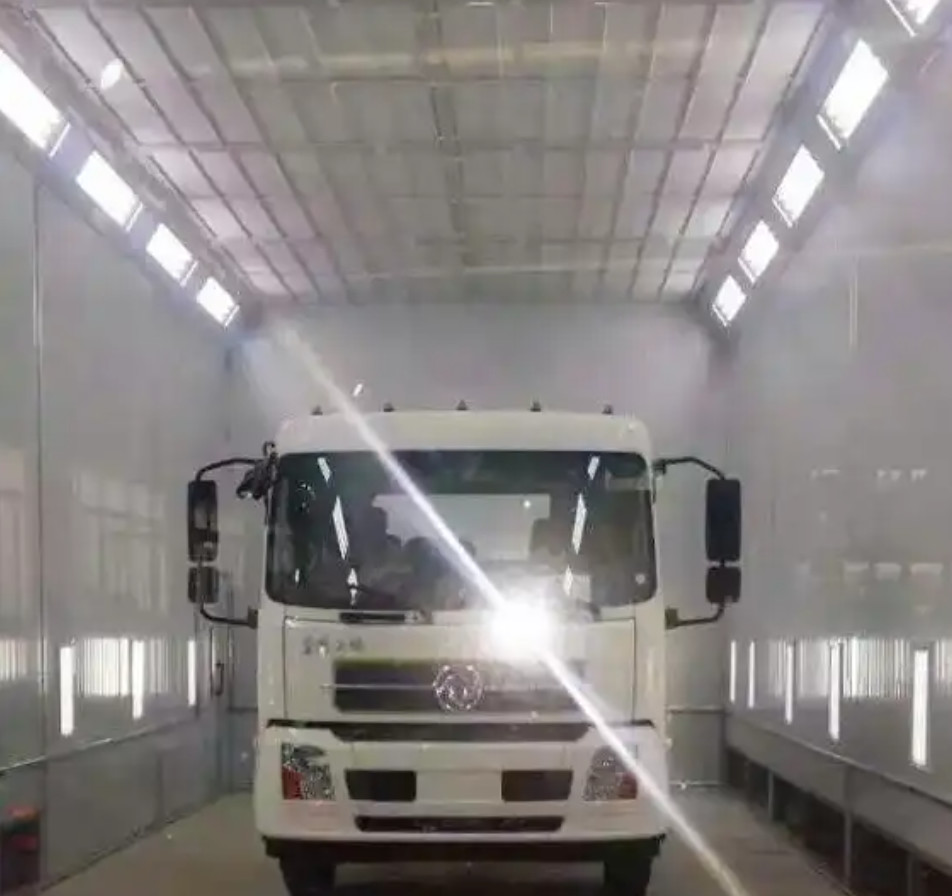

La cabina di spruzzo per automobili di grandi dimensioni è progettata per soddisfare esigenze diverse con specifiche tecniche di prim'ordine
le dimensioni interne sono di 6900 × 3900 × 2650 mm (L × P × H),
mentre l'esterno misura 7000 × 5350 × 3400 mm (L × P × H).
caratterizzato da una lastra galvanizzata, supportata da tubi quadrati e da una griglia per pavimenti, che garantisce un carico complessivo
capacità di 2,4 T, regolabile se necessario.
La porta principale, 3000 × 2600 mm (W × H), ha tre foglie con finestre di vetro temperato quadrato e riempimento in EPS.
Un'ulteriore porta di lavoro, di dimensioni 800×2000 mm (W×H), comprende un lucchetto a pressione e una finestra di osservazione.
I pannelli per pareti in EPS e il tetto in lamiera galvanizzata forniscono un solido isolamento, con materiali opzionali disponibili.
Il sistema di illuminazione fornisce oltre 1000Lux con 32 lampade a LED per la parte superiore e 16 lampade a LED per la vita.
Il sistema di filtrazione completo garantisce un'ottima caldaia per il consumo e l'espulsione, con l'aiuto di un bruciatore Riello RG5S.
Il sistema di controllo elettronico offre un controllo operativo preciso.
Il fabbisogno è di 17 kW.
