| dimensione interna |
5900 × 23 00 × 250 0 mm (L × P × H) |

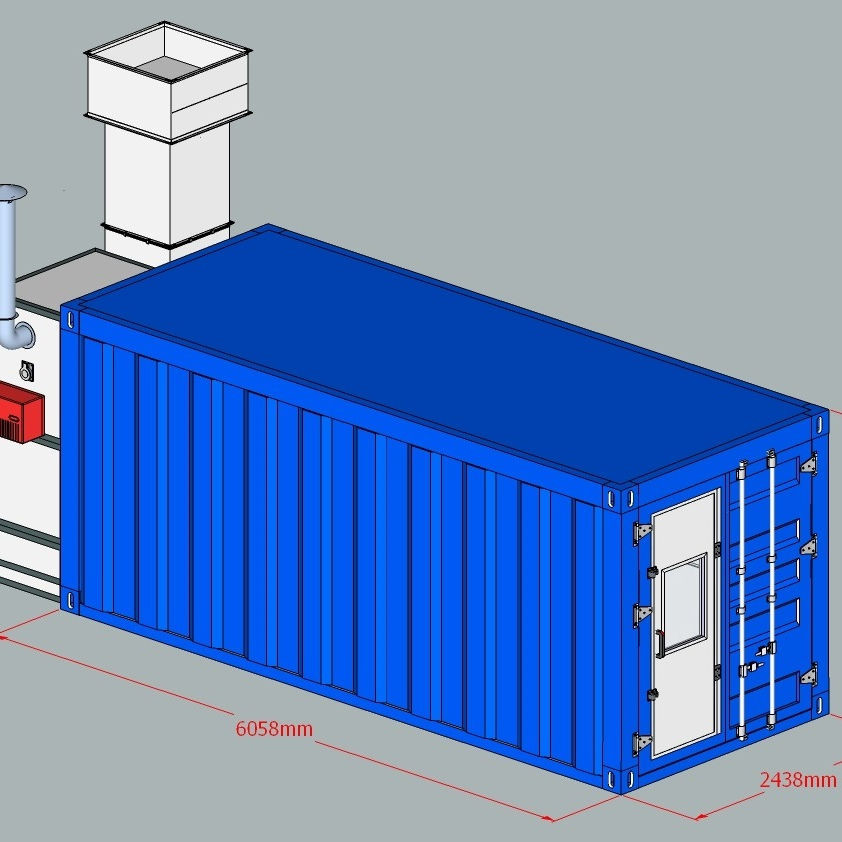

| dimensione esterna |
6000 × 2400 × 29 00 mm (L × P × H) |
| Casella di funzionamento dell'ingresso d'aria sinistro |
4800 × 80 0 × 290 0 mm (L × P × H) |
|
Gas di scarico destro
scatola filtro
|
4800 × 80 0 × 290 0 mm (L × P × H) |
| Cella. |
telaio di supporto per tubi quadrati di 50x50x2,0, ricoperto di cartone a disegni |
|
Fronte diretta
alle porte posteriori
|
Dimensioni della porta: 2100 × 22 00mm (W × H), porta pieghevole in lamiera, 2 foglie di porta, finestra di vetro temperato quadrato, riempimento: EPS. (Il riempimento può essere regolato in base alle esigenze) |
| struttura principale |
Fittings di angolo del contenitore + 4mm piastra d'acciaio piegato travi orizzontali e longitudinali sono saldate e formate e la superficie è spruzzata con vernice antifalore esterno |
|
Ingresso dell'aria
struttura della scatola di funzionamento
|
telaio saldato a tubi quadrati 50x50, parete in EPS spessa 50 mm installata all'esterno, finestre in vetro temperato 500x1000 installate su ciascun pannello di parete; ruote con freni installati sul fondo,può essere liberamente spostato e assemblato |
| Struttura della scatola del filtro di scarico |
50x50 quadrato tubo saldatura telaio, 50 mm di spessore parete EPS installato all'esterno, 1000 mm di altezza foglia di vernice carta filtro e uno strato di cotone in fibra di vetro installato, che può essere liberamente spostato e assemblato |
| porta funzionante |
2 serie, porte di lavoro: 700×2000 mm (W×H), dotate di serratura a pressione, vetro di osservazione; installate nella parte anteriore e posteriore della casella di comando di ingresso d'aria sinistra |
| pannello di parete |
pannello di parete in EPS, larghezza effettiva 1150 mm, spessore totale 50 mm, spessore della piastra in acciaio colorato: 0,426 mm, bianco, bordi in acciaio sigillati su entrambi i lati; |
| tetto |
pannello di parete in EPS, larghezza effettiva 1150 mm, spessore totale 50 mm, spessore della piastra in acciaio colorato: 0,426 mm, bianco, bordi in acciaio sigillati su entrambi i lati; ( lana di roccia, PU opzionale) trattamento impermeabile superiore; |
| illuminazione |
Illuminazione superiore: 8 gruppi × 4 pezzi = 32 pezzi di lampade da 18 W
Illuminazione ≥ 800Lux
|
|
Aria di ricostituzione
unità
|
2 ventilatori di scarico, potenza del singolo motore: 0,55 kW; portata totale: 20000 m3/h, velocità del vento a zero carico: 0,25 m/s; ammortizzatore di regolazione manuale dell'aria. |
|
Aria di scarico
unità
|
1 ventilatore a flusso assiale a ingresso singolo, potenza del singolo motore: 4KW; flusso totale: 20000m3 /h, velocità del vento senza carico: 0,25m/s; ammortizzatore di regolazione manuale degli scarichi. |
| Sistema di riscaldamento |
Nessun sistema di riscaldamento |
| sistema di filtraggio |
1. cotone per filtri primari di alimentazione dell'aria: livello EN 779: G3
2 Filtrazione di coperte di cotone resistenti alla vernice in fibra di vetro: EN 779 Livello: G3;
3Papere per filtri di nebbia da vernice: EN 779 Livello: G3;
|
|
Sistemi elettronici
sistema di controllo
|
Vernice a spruzzo, interruttore di illuminazione, indicatore di guasto, regolatore di temperatura, interruttore di alimentazione, interruttore di arresto di emergenza, timer, manometro, allarme di pressione |
|
Sistema di condotte
|
L'alimentazione dell'aria e il sistema di scarico sono dotati ciascuno di 3 sezioni di condotti d'aria diretti di 7 00 x 7 00 x 1000 mm, 1 sezione di 700 x 700 mm con gomito a 90° e 1 sezione di 800 x 800 mm con gomito a 45°; |
| Potenza totale |
8KW. |
