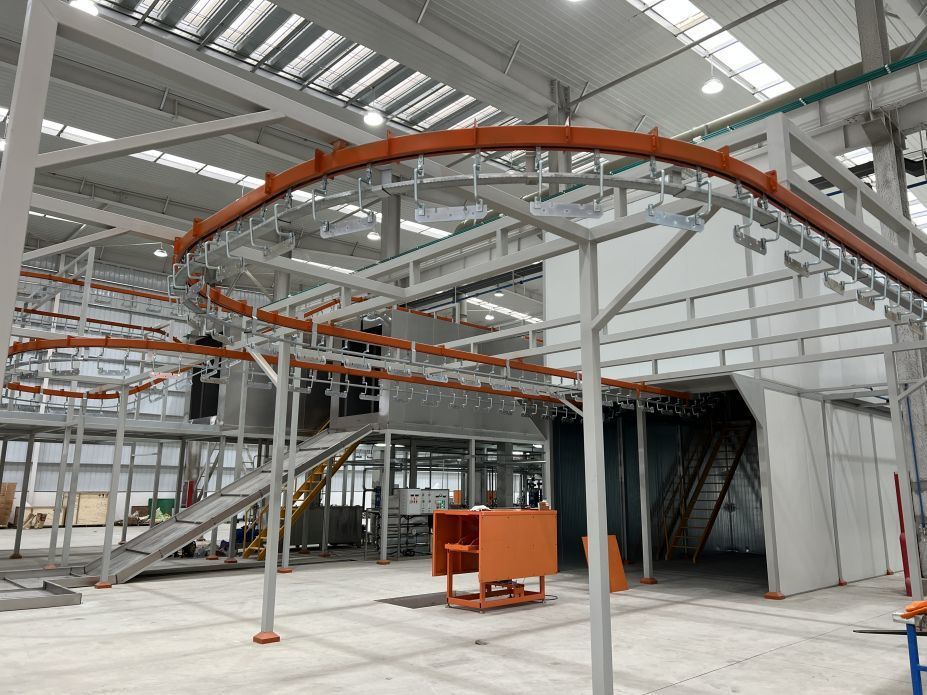

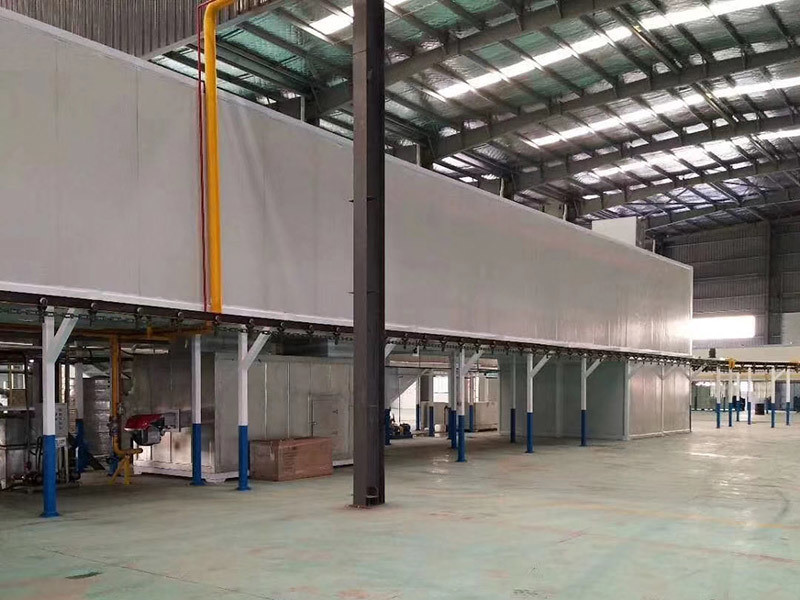

Linea di rivestimento per rotaie a pavimento ad alte prestazioni, ampiamente utilizzata in vari prodotti

Linea di verniciatura a rulli ad alte prestazioni, ampiamente utilizzata in vari prodotti

Linea di verniciatura a rulli per impieghi gravosi‌

‌Progettata per il trattamento superficiale di precisione di componenti industriali su larga scala

‌

‌Sistema principale‌:

• ‌Veicolo di Traslazione non motorizzato‌: telaio con trave a I in acciaio da 8 mm per ‌stabilità a carico elevato‌
• ‌Catena trasportatrice a terra‌: catena di trazione in acciaio al manganese con ‌regolazione della velocità controllata da PLC‌

‌Eccellenza del processo‌:

1. ‌Levigatura‌ → 2. ‌Pulizia‌ → 3. ‌Asciugatura‌ → 4. ‌Verniciatura a spruzzo‌ → 5. ‌Cottura‌

• Locali modulari (lucidatura/pulizia/verniciatura/cottura) per ‌trattamento personalizzato‌

‌Vantaggi tecnici‌:

• Riduttore epicicloidale per ‌efficienza di trasmissione del 98%‌
• Tensionamento a vite per ‌compensare l'espansione termica‌
• Binario leggero da 30 kg/m con ‌fondazione in acciaio incorporata‌

‌Applicazioni‌: Telai automobilistici, macchinari edili e altri ‌componenti metallici su larga scala‌ che richiedono rivestimenti durevoli.

‌Nota‌: Parametri di cottura e dimensioni dei locali configurabili in base alle esigenze del progetto.

Utilizzato per il trattamento superficiale di pezzi di grandi dimensioni e pesanti con bassi requisiti di produttività;

Flusso del processo: pezzi su-->levigatura-->pulizia-->asciugatura-->verniciatura a spruzzo-->verniciatura a forno-->pezzi fuori;

La struttura della stanza comprende: sala lucidatura, sala pulizia, sala asciugatura, sala verniciatura a spruzzo e sala cottura

(personalizzato in base al prodotto);

Carrello di traslazione: è saldato e formato da travi a I e profilati, e la superficie è pavimentata con una piastra d'acciaio spessa 8 mm;

Descrizione dell'attrezzatura della catena trasportatrice a terra:

È composto principalmente da dispositivo di azionamento, catena di trazione, dispositivo di tensionamento e binario trasportatore.

⑴Dispositivo di azionamento

La potenza del dispositivo di azionamento viene trasmessa all'albero motore tramite il motoriduttore e la catena di trasmissione.

Infine, la ruota dentata di azionamento aziona la catena trasportatrice, facendo avanzare la catena trasportatrice lungo il binario della catena trasportatrice;

l'uso di un riduttore epicicloidale può migliorare notevolmente l'efficienza di trasmissione. , e il movimento è affidabile.

⑵ Catena di trazione

La catena è composta da albero a perno, piastra della catena, piastra della catena di spinta e manicotto a rulli. La spaziatura dello spintore può essere assemblata in

varie forme in base alle esigenze. solo per soddisfare le esigenze del ritmo di lavoro.

Questa serie di catene trasportatrici utilizza tutte acciaio al manganese di alta qualità come piastre della catena e tutte richiedono test di trazione specifici

prima di lasciare la fabbrica.

⑶Dispositivo di tensionamento

Questo dispositivo assicura che l'intera catena trasportatrice mantenga sempre una tensione relativamente stabile durante il funzionamento.

Allo stesso tempo, può assorbire o compensare l'errore di installazione della catena trasportatrice, l'espansione e la contrazione causate

dall'espansione termica, dalla contrazione e dalla deformazione della forza durante il funzionamento. Assicurare che la catena trasportatrice abbia una tensione iniziale al

punto di avvolgimento del dispositivo di azionamento ed eliminare i dispositivi che generano tensione negativa nell'intera linea. Questa serie di dispositivi di tensionamento utilizza principalmente viti per il tensionamento. La sua struttura è relativamente semplice e compatta e la sua forza di tensionamento è relativamente stabile;

⑷Binario trasportatore

Il binario del carrello adotta un binario leggero da 30 kg/m (la fondazione è pre-incorporata nella costruzione), le ruote di rotolamento utilizzano ruote in acciaio leggero,

e le staffe del carrello sono tutte saldate da profilati, con una struttura solida; L'intera linea adotta il controllo PLC, la regolazione continua della velocità ed è dotata di più sonde a induzione e pulsanti di controllo.
