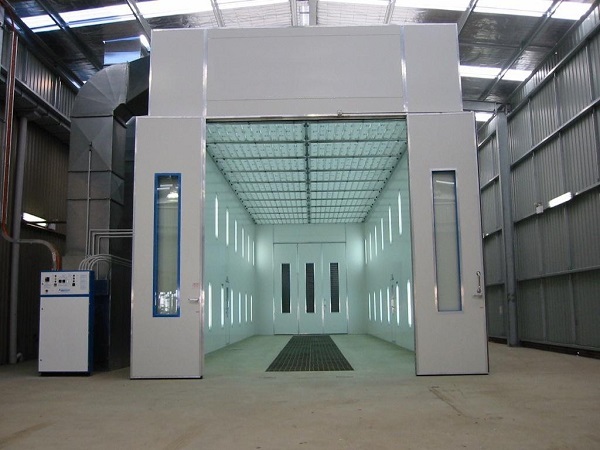

Modello CT-800 Professional Automotive Full Downdraft Spray & Bake Booth
Inclosure di rifinitura ad alte prestazioni per centri 4S e applicazioni OEM
Visualizzazione tecnica:Il CT-800 è progettato per fornire unClasse AL'ambiente di rifinitura utilizzando un veroDislivello totaleA differenza dei sistemi a scarico o a corrente trasversale, il CT-800 pressionizza l'intero plenum del soffitto, forzando l'aria filtrata HEPA verticalmente sul veicolo a una velocità costante (0,25 ?? 0).35 m/s)Questo flusso d'aria laminare sopprime immediatamente le particelle in sovraspruzzo e in aria nel sistema di filtrazione del pavimento.garantire una finitura priva di contaminazione essenziale per i rivestimenti trasparenti ad alta solidità e portati dall'acqua.
Caratteristiche ingegneristiche chiave:
-
Sistema di gestione del flusso d'aria:
-
Assunzione:Ventilatori turbocentrifughi da 2 x 4 kW (totalmente 24.000 m3/h) con pre-filtrazione.
-
Plenum massimo:Equipaggiato con filtri di diffusione fine EU5 (standard 600G) per garantire una distribuzione uniforme dell'aria e catturare particelle fino a 5 micron.
-
Estrazione del pavimento:Base metallica di seminterrato completo con generosa griglia di flusso d'aria e filtri di fibra di vetro per catturare pesanti spruzzi.
-
Ciclo termico ad alta efficienza:
-
Unità di riscaldamento:Utilizza un autenticoRiello G20 a gasolio(o opzionale bruciatore a gas naturale a combustione diretta) abbinato a uno scambiatore di calore in acciaio inossidabile di alta qualità (SUS304).
-
Performance:Raggiunge una ΔT di 60°C (ad esempio, da 20°C a 80°C) in circa 6 ̊8 minuti con un'efficienza termica > 90%.
-
Isolamento strutturale:
-
pannelli per pareti:Disponibile in:EPS (polistirene)per isolamento standard oAltri prodotti di legno o di legnoper una resistenza al fuoco e una ritenzione termica superiori.
-
Pelle di acciaio:0.476 mm di lamiera di acciaio galvanizzato pre-tinto.
-

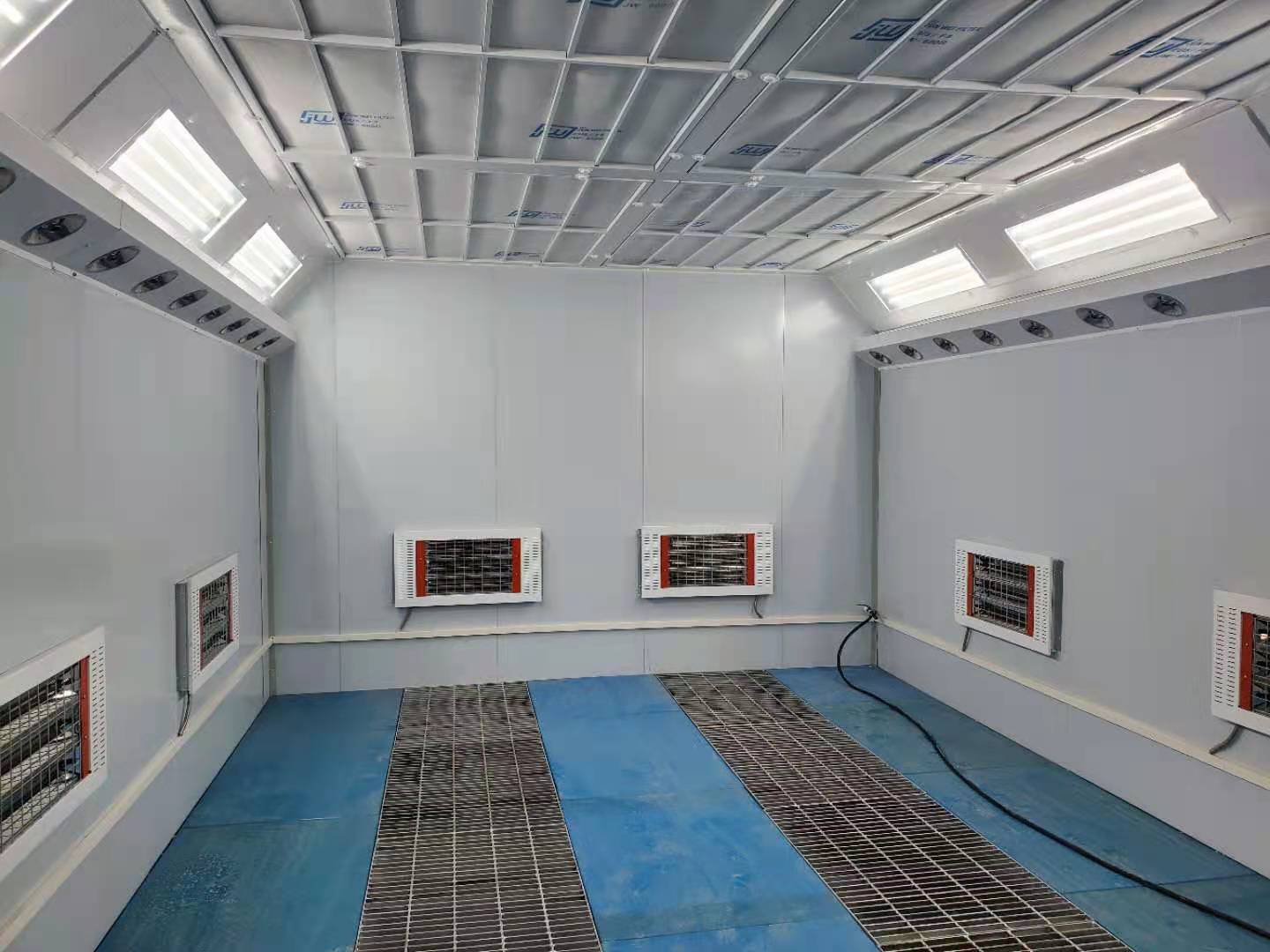

Illuminazione senza ombre:
-
Livello massimo:tubi a LED 32x 24W montati ad un angolo di 45°.
-
Pareti:tubi a LED da 16 x 24 W montati orizzontalmente all'altezza della vita.
-
Prodotto:L'illuminazione garantita di≥ 1000 Luxcon un elevato indice di riproduzione del colore (CRI) per una corrispondenza accurata dei colori.
Tabella delle specifiche tecniche:
| Parametro |
Dettagli delle specifiche |
| Numero di modello |
CT-800 (dimensioni standard della vettura) |
| Dimensioni interne (L×W×H) |
6900 × 3900 × 2700 mm |
| Dimensioni esterne (L×W×H) |
7000 × 5350 × 3400 mm |
| Volume del flusso d'aria |
24,000 m3/h |
| Velocità del flusso d'aria (vuoto) |
0.25 0,35 m/s (Flusso verticale) |
| Ventilatori di assunzione |
2 unità × 4KW Centrifughi turbo |
| Ventilatore di scarico |
1 unità × 5.5KW Ventilatore centrifugo |
| Sistema di riscaldamento |
Riello G20 Diesel Burner (200.000 Kcal/h) |
| Temperatura massima di asciugatura |
80°C |
| Materiale dei pannelli murali |
75 mm EPS o pannello sandwich in lana di roccia |
| Materiale del pannello di copertura |
Piastre di acciaio galvanizzato |
| Sistema di filtrazione |
Prefiltro, filtro di soffitto (EU5), filtro a pavimento, filtro di uscita del carbonio |
| Potenza totale |
Circa 15,5 kW (380V/50Hz/3P) |
Descrizione dettagliata
Visualizzazione del prodottoProgettato per le moderne officine di carrozzeria che richiedono il rispetto delle normative ambientali, il nostroStanza di verniciatura per riscaldamento elettricoQuesta cabina è progettata per rifiniture superficiali di alta qualità, adatte a berline, SUV e piccoli furgoni.
Perché scegliere il riscaldamento elettrico?
-
Temperatura uniforme:Gli scambiatori di calore elettrici forniscono una curva di raffreddamento stabile, essenziale per prevenire difetti di vernice come la "buccia d'arancia" o il solvente.
-
Basso mantenimento:Nessun ugello da pulire, nessun filtro diesel da cambiare.
-
Risparmio economico:Con l'aumento dei costi dei combustibili fossili, il riscaldamento elettrico (soprattutto se associato a un utilizzo mirato) offre un costo operativo prevedibile.
Qualità della costruzione
-
Tavola da parete:Usiamo schiuma EPS ad alta densità (14 kg/m3) per un'eccellente isolamento termico.
-
Plenaria:La camera di pressione statica superiore è in acciaio galvanizzato, progettata per equalizzare la pressione dell'aria attraverso i filtri del soffitto per un flusso d'aria perfettamente verticale (risco verso il basso).
ApplicazioneIdeale per centri di assistenza 4S, officine di riparazione auto di fascia alta e studi di modifica di carrozzeria personalizzati.Linea di verniciaturaflusso di lavoro per la produzione continua
5Informazioni sull'imballaggio e la spedizione
-
Imballaggio:Imballaggio standard per l'esportazione.
-
Fabbricazione in cui il materiale è utilizzato per la fabbricazione di prodotti di sicurezza.
-
Pannelli murali: protezione del bordo + pellicola.
-
Parti piccole (Luci, viti, cerniere): scatole di cartone
-
Carico del contenitore:1 set = contenitore 20GP (smontato).
-
Tempo di consegna:10-15 giorni lavorativi dopo il deposito.
Descrizione dettagliata
Soluzione professionale di finitura del corpo dell'autoProgettato per officine di carrozzeria e garage professionali, questo cabinetto di verniciatura a riscaldamento elettrico garantisce una finitura impeccabile per tutti i tipi di veicoli.si può aumentare il throughput e ridurre il tempo di lucidatura.
Efficienza del sistema di riscaldamentoA differenza dei tradizionali bruciatori diesel, il nostro sistema di riscaldamento elettrico offre un'alternativa più pulita e sicura.essenziali per le vernici a base d'acqua e a base di solventi.
Tecnologia di filtrazione dell'aria
-
Filtro primario:Cattura granuli di grandi dimensioni > 10 μm.
-
Filtro di soffitto:Filtro adesivo CC-600G ad alta efficienza che cattura particelle > 5 μm.
-
Filtro per pavimento:Il filtro di verniciatura in fibra di vetro garantisce che l'overspray sia intrappolato.
-
Filtro di scarico:Il carbone attivo contribuisce a ridurre gli odori e le emissioni di COV (ambiente).
Sicurezza e durataLa cabina è costruita con pannelli di EPS resistenti alle fiamme e un telaio in acciaio galvanizzato.e un pulsante di arresto di emergenza per garantire la sicurezza dell'operatore in ogni momento.
Imballaggio e spedizione
-
Imballaggio:Imballaggio piatto standard per l'esportazione: travi e pannelli avvolti in pellicola di bolla; piccoli componenti in scatole di cartone.
-
Caricamento:1 set si inserisce in un contenitore da 20GP (a seconda della configurazione) o 2 set in un contenitore da 40HQ.
-
Tempo di consegna:15-20 giorni dopo il deposito.
-
Garanzia:12 mesi (parti principali).
FAQ (Domande frequenti)
D: Questa cabina può gestire vernici a base d'acqua? A:Per le vernici a base d'acqua, consigliamo di aggiungere gli ugelli di asciugatura opzionali e di aggiornare il sistema di velocità dell'aria per accelerare l'evaporazione.
D: Qual è il periodo di garanzia? A:Forniamo una garanzia di 1 anno sulla struttura principale e sui componenti elettrici (ventilatori, box di controllo).
D: È difficile da installare? A:No. Forniamo un disegno dettagliato dell'installazione in 3D e una guida video passo passo.
D: Potete personalizzare la tensione per il mio paese? A:Sì, mentre lo standard è 380V/50Hz, possiamo personalizzare motori ed elementi di riscaldamento per 220V/60Hz, 415V, o 480V secondo la rete elettrica locale.
