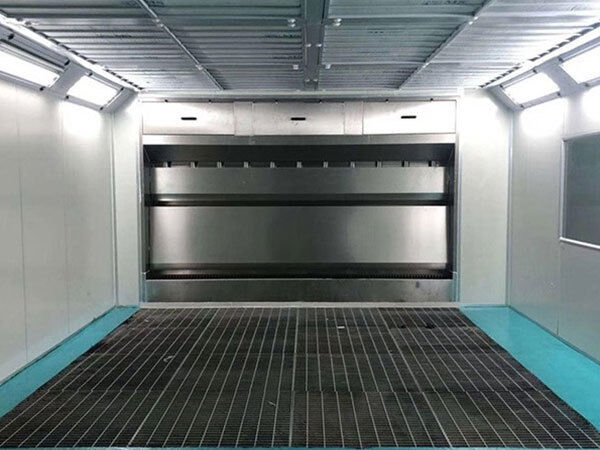

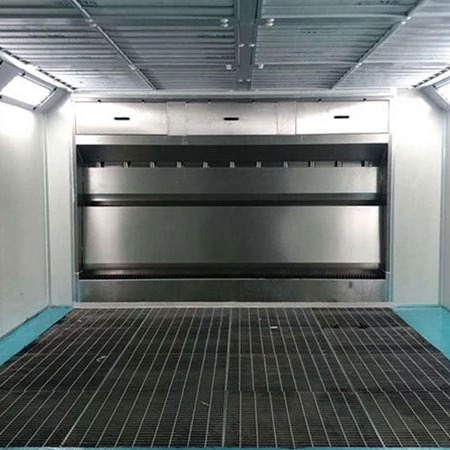

Serie CT-D Industrial Open-Face Dry Filter Spray Booth

Serie CT-D Industrial Open-Face Dry Filter Spray Booth

Gabinetto di filtrazione a secco modulare per finiture in legno, metallo e compositi

Visualizzazione tecnica:La serie CT-D è un armadietto modulare con fronte aperto progettato per applicazioni industriali in cui la filtrazione dell'acqua è poco pratica.Matrice di filtrazione a secco a due fasiper catturare grandi volumi di spruzzo di vernice mantenendo un flusso d'aria costante.Il sistema è progettato per proteggere la zona di respirazione dell'operatore e garantire che l'aria di scarico soddisfi gli standard ambientali di particolato.

Caratteristiche ingegneristiche chiave:

1. Meccanica di filtrazione a due fasi:

   • Fase 1 (separazione inerziale):La banca di filtri primaria utilizza filtri di cartone piegati a forma di V (spesso chiamati stile "Andreae").le particelle di vernice più pesanti non possono fare la curva e rimanere intrappolate nelle tasche profondeQuesta fase gestisce la maggior parte del carico (fino a 15 kg di capacità di contenimento per m2).

   • Fase 2 (cattura):Uno strato secondario di supporti di fibra di vetro ad alta densità "stop di vernice" garantisce la cattura di nebbie più sottili che passano il primo stadio, proteggendo le pale del ventilatore di scarico dall'accumulo.

2. Manipolazione dell'aria a prova di esplosione:

   • Per evitare l'accensione dei vapori infiammabili dei solventi, il sistema utilizzaVentilatori assiali a cinturadove è montato il motore elettricofuoriIn alternativa, il flusso d'aria internoMotori a prova di inquinamento (zona 1/2)sono utilizzati.

3. Progettazione strutturale modulare:

   • Costruito con pannelli di acciaio galvanizzato da 1,2 mm con finitura rivestita di polvere.Il design modulare del pannello consente larghezze personalizzate che vanno da 2 metri a 6+ metri per accogliere diverse dimensioni del pezzo da lavoro.

4. Illuminazione integrata:

   • I dispositivi di illuminazione a LED a prova di esplosione sono integrati nel soffitto superiore del baldacchino, fornendo ≥ 800 Lux direttamente sull'area di lavoro senza creare ombre.

Tabella delle specifiche tecniche (modello CT-D3000 - larghezza 3 metri):
