Linea di verniciatura a polvere automatica personalizzata con sistema di trasporto aereo | Studio di caso CoatTech

MOQ: 1
prezzo: USD2000-USD10000/SET
Imballaggio standard: Con film e cartone regolari
Periodo di consegna: 15 giorni dopo il deposito
Metodo di pagamento: T/T
Capacità di fornitura: 500 set/mese
Informazioni dettagliate
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
CoatTech
Certificazione
CE
Numero di modello
OCCL-7
Controlla Sytem::
Switch Style o PLC Touch Screen Control
Colore::
Opzione bianca o altra
Applicazione::
Prodotti metallici
Rivestimento:
10-50um
Dimenzione::
Come richiesto
Metodo di spruzzo:
Spruzzatura dell'aria
Tempo di raffreddamento:
regolabile
Metodo di cura:
Circolazione dell'aria calda
Dimensione:
Come richiesto
Applicazione:
Rivestimento superficiale di vari prodotti
Metodo di rivestimento:
Spruzzo/Immersione/Elettrostatico
Sistema di controllo:
PLC
Nome prodotto:
Linea di rivestimento del trasportatore aereo
Colore del rivestimento:
Personalizzabile
Colore:
Opzione bianca o altra
Intervallo di temperatura:
Ambientale a 250°C
Capacità di carico del trasportatore:
Fino a 500 kg
Metodo di riscaldamento:
Elettrico/Gas/Infrarossi
Tipo:
Sistema di rivestimento del trasportatore
Sistema di controllo:
Controllo PLC con interfaccia touchscreen
Descrizione del prodotto

1.Linea di rivestimento in polvere automatica su misura con sistema di trasporto aereo.


Esplora la linea di rivestimento in polvere automatica su misura di CoatTech, progettata per la verniciatura industriale ad alta efficienza, con sistemi di trasporto avanzati e recupero da cicloni.Contattaci per soluzioni di rivestimento personalizzate.


Soluzioni di rivestimento in polvere automatiche personalizzate per RFL, Bangladesh


In CoatTech Intelligent Equipment, comprendiamo che ogni stabilimento produttivo ha requisiti spaziali e produttivi unici.Il nostro team di ingegneri ha progettato e implementato un, linea di rivestimento in polvere completamente automatica per un importante progetto di produzione del gruppo RFL in Bangladesh.

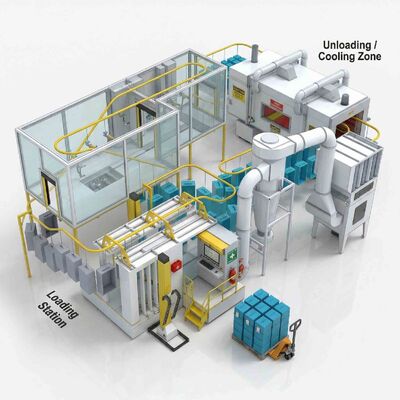

Questo layout in 3D dimostra il nostro impegno a massimizzare lo spazio sul pavimento fornendo finiture ininterrotte e di alta qualità.


2.️ Highlights del sistema e razionalità ingegneristica
Il nucleo di questo progetto personalizzato ruota attorno a un flusso di materiale altamente efficiente e continuo, attentamente progettato per ridurre la movimentazione manuale e aumentare la produzione giornaliera:


1.Linea di trasporto aereo ottimizzata: il sistema di binari gialli funge da arteria principale dell'impianto.la cabina automatica di rivestimento in polvereQuesto ciclo continuo riduce al minimo le strozzature e garantisce un ritmo di produzione costante.


2Ambiente di stanza pulita chiusa: per garantire una finitura impeccabile, l'area di rivestimento primario è racchiusa in una cabina trasparente e priva di polvere.Questo impedisce ai contaminanti esterni di influenzare l'adesione della polvere.


3.Sistema avanzato di recupero del ciclone: posizionato al centro, il separatore e il sistema di filtraggio del ciclone ad alta efficienza catturano la polvere spruzzata in eccesso.Questo non solo mantiene pulito lo spazio di lavoro, ma ricicla anche fino al 98% della polvere, riducendo significativamente i costi materiali per i nostri clienti.


4.Smart Layout & Ergonomics: come indicato nel progetto, le aree dedicate con pallet e camion idraulici sono posizionate strategicamente nelle zone di carico e scarico.Questa disposizione ergonomica riduce la fatica dei lavoratori e accelera il trasferimento delle parti rivestite nel magazzino.


3Tabella tecnica principale

Area centrale del sistema Parametro Specifica / Valore Unità
Visualizzazione del sistema Tipo di sistema Linea di rivestimento in polvere automatica su misura -

Capacità di trasformazione Circa 120-180 casse all'ora (variabile) Casse/ora

Dimensione massima del pezzo da lavorare (L) 600 x (W) 400 x (H) 800 (cassa tipica) mm

Peso massimo del pezzo da lavorare 25 kg per appendiabiti

Est. Impatto totale (L) 18.000 x (W) 6.500 x (H) 4,500 mm

Potenza totale del sistema Circa 90 (a carico massimo, forno elettrico) kW
Sistema di trasporto Tipo di trasportatore Convogliatori a catena aerei pesanti -

Tipo di azionamento a catena Motorizzazione a frequenza variabile (VFD) per il controllo della velocità -

Pistola di appendiabiti 600 (possibile regolare) mm

Velocità del trasportatore 0.8 - 1.8 (intervallo variabile) m/min
Stanza di rivestimento Materiale per lo stand Quadro di estrusione in alluminio e vetro temperato da 10 mm -

Sistema di automazione Reciprocatore robotico a 6 assi con pistole automatiche 8x -

Livello di illuminazione ≥ 800 Lux

Volume del flusso d'aria Circa 14 anni.000 m3/h
Sistema di recupero Metodo di recupero Ciclone a più fasi ad elevata efficienza + post-filtro -

Tasso di recupero ≥ 97,5% -

Capacità del tram Circa 200 (per polvere fresca e riciclata) Litri
Curare il forno Tipo di forno Forno di galleria di ricircolazione dell'aria chiusa -

Fonte di riscaldamento elettrico (bruciatore di gas/olio opzionale) -

Intervallo di temperatura Ambiente - 220 (lavoro 180-200) °C

Uniformità della temperatura ± 5 °C

Potenza di riscaldamento 65 (opzione elettrica) kW
Controllo e HSE Controller principale Siemens PLC con HMI touch da 10 pollici -

Caratteristiche di sicurezza Porta di blocco, fermate di emergenza multiple, cella di carico -

HSE integrata Fuse di soppressione del fuoco visibili, kit di primo soccorso in piattaforma -

Linea di verniciatura a polvere automatica personalizzata con sistema di trasporto aereo | Studio di caso CoatTech 0
