Booth di verniciatura a spruzzo aperto per trasformatori. CoatTech.

MOQ:	1
prezzo:	USD8000-USD12000/SET
Imballaggio standard:	Con film e cartone regolari
Periodo di consegna:	15 giorni dopo il deposito
Metodo di pagamento:	T/T
Capacità di fornitura:	30 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

CoatTech

Certificazione

Numero di modello

Cabina di verniciatura a spruzzo con apertura dall'alto per trasformatori

Alimentazione elettrica::

380 V/50Hz/3Ph o altra opzione

Usando energia::

Diesel, gas, vapore, elettrico o altra opzione

Porta principale::

Piegare stile o stile rotolante elettrico

Applicazione::

Autobus/camion o altri prodotti metallici

Fonti energetiche::

Acqua, elettricità, gas

Rivestimento:

10-50um

Livello di rumore:

≤80db

Materiale:

Acciaio

Utilizzo:

Verniciatura automobilistica, Verniciatura di mobili, Verniciatura industriale

Sistema di riscaldamento:

Bruciatore a marchio Riello

Evidenziare:

cabina di verniciatura a spruzzo aperta su misura

Transformer cabina di spruzzo con garanzia

Cappottole di verniciatura a spruzzo CoatTech

Descrizione del prodotto

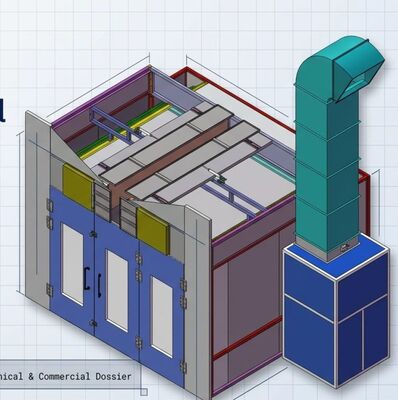

Cabina di Verniciatura Personalizzata con Apertura Superiore per Trasformatori Pesanti: Una Storia di Successo in Arabia Saudita

Introduzione In CoatTech, siamo specializzati nella risoluzione di complesse sfide di rivestimento industriale. Recentemente, abbiamo collaborato con Nal Gulf Machine Tools, un importante rivenditore in Arabia Saudita, per progettare e produrre una cabina di verniciatura specializzata su larga scala. Il progetto ha richiesto un approccio unico per accogliere le dimensioni massicce dei trasformatori industriali e i vincoli specifici della struttura del cliente.

La Sfida: Movimentazione per Carichi Pesanti La verniciatura di trasformatori industriali presenta una sfida logistica. A causa delle loro immense dimensioni e peso, manovrare questi pezzi in una cabina di verniciatura standard con ingresso laterale è altamente inefficiente e talvolta impossibile. Il cliente si affidava pesantemente ai sistemi di gru a soffitto esistenti per spostare i propri trasformatori. Avevano bisogno di un ambiente di verniciatura ad alte prestazioni che non ostacolasse le loro operazioni con gru o richiedesse una revisione completa del flusso di lavoro della loro struttura.

La Soluzione CoatTech: Design di Precisione con Apertura Superiore Per soddisfare questi esigenti requisiti, il nostro team di ingegneri ha sviluppato una cabina di verniciatura personalizzata con apertura superiore.Cabina di Verniciatura con Apertura Superiore. Questa configurazione innovativa consente ai trasformatori pesanti di essere abbassati in modo sicuro e preciso direttamente nell'area di lavoro utilizzando le gru a soffitto esistenti del cliente.

Una volta che il pezzo è in posizione, il meccanismo del tetto specializzato si chiude saldamente, creando un ambiente isolato e controllato che soddisfa i più elevati standard per la verniciatura industriale e la ventilazione.

Booth di verniciatura a spruzzo aperto per trasformatori. CoatTech. 0

Principali Punti Salienti del Progetto

1. Integrazione senza interruzioni con la gru: il design di carico dall'alto elimina completamente la necessità di complesse manovre a livello del suolo, riducendo drasticamente i tempi di carico e scarico.

2. Capacità su larga scala: ingegnerizzata con ampie dimensioni interne specificamente adattate per ospitare trasformatori industriali sovradimensionati.

3. Gestione superiore del flusso d'aria: la cabina garantisce una cattura e uno scarico ottimali della sovraverniciatura, garantendo una finitura impeccabile e mantenendo un ambiente sicuro e pulito per gli operatori.

4. Ottimizzazione della struttura: adattandosi alle attrezzature di sollevamento a soffitto esistenti, la soluzione ha massimizzato lo spazio utile operativo del cliente senza richiedere costose modifiche strutturali al loro edificio.

Booth di verniciatura a spruzzo aperto per trasformatori. CoatTech. 1

Specifiche Tecniche:

Specifiche Tecniche per Cabina di Verniciatura a Trasformatore con Apertura Superiore
Modello: Cabina di Verniciatura Personalizzata con Apertura Superiore (Adattata per Operazioni con Paranco a Braccio Mobile)
Componente / Parametro	Specifiche Dettagliate
Dimensioni Interne	4400 × 3700 × 3500 mm (L × L × A)
Dimensioni Esterne	4520 × 5300 × 4500 mm (L × L × A)
Fossa di Aspirazione Down-draft	Design a fossa centrale. Dimensioni: 4000 × 3000 mm, Profondità: 800 mm. Supportata da una struttura a tubo quadrato. Coperta da griglie per carichi pesanti in ferro piatto da 30 × 4 mm. Capacità di carico: 500 KG/m².
Porte Principali di Ingresso/Uscita	Design passante (anteriore e posteriore). Apertura porta: 3000 × 3200 mm (L × A). Porte a soffietto con struttura a tubo quadrato e rivestimento in lamiera colorata. Isolamento con anima in PU. Dotate di finestre di ispezione in vetro temperato quadrato e serrature a pressione meccaniche sui pannelli centrali. Possono essere utilizzate come porte di accesso per il personale.
Pannelli Murali	Assemblati con pannelli isolanti ad alta resistenza in lana di roccia. lana di roccia pannelli isolanti. Larghezza effettiva: 1150 mm, Spessore totale: 50 mm. Pelli interne ed esterne in lamiera colorata bianca da 0,426 mm con anima in lana di roccia.
Pannelli Tetto / Superiori	Assemblati con pannelli isolanti ad alta resistenza in lana di roccia. lana di roccia pannelli isolanti. Larghezza effettiva: 1150 mm, Spessore totale: 50 mm. Pelli interne ed esterne in lamiera colorata bianca da 0,426 mm con anima in lana di roccia.
Sistema di Illuminazione	Illuminazione superiore: 2 file (4 set × 4 tubi = 16 pezzi di tubi da 18W). IP65 antideflagranti

	Utilizza tubi LED T8 dedicati per cabine di verniciatura alloggiati in apparecchi di illuminazione antideflagranti IP65. IP65 antideflagranti

	apparecchi di illuminazione. Illuminamento totale: ≥ 1000 LUX. Camera di Miscelazione (Plenum) Dimensioni: 4400 × 3700 × 500 mm (L × L × A). Supportata da staffe a tubo quadrato. Dotata di telai filtro verniciati a polvere piegati in lamiera nella parte inferiore e una rete di supporto nella parte superiore.
Design con Apertura Superiore	Il tetto presenta una fessura di accesso a tutta lunghezza larga 500 mm progettata per il passaggio della catena/paranco della gru a braccio mobile. La fessura è dotata di ammortizzatori pneumatici su entrambi i lati (normalmente aperti, si chiudono automaticamente all'inizio della verniciatura per garantire la tenuta e la pressione negativa).
ammortizzatori pneumatici	(Per Paranco a Braccio Mobile) Unità Armadio Struttura a tubo quadrato saldata, configurazione montata lateralmente.

Unità Aria di Mandata
Dotata di 1 set di ventilatore centrifugo a doppia aspirazione (azionamento a cinghia).	Motore antideflagrante
potenza: 5,5 KW. Modello ventilatore: TAE-500H. Volume d'aria totale: 20.000 m³/h (circa 11.770 CFM). Dotato di serranda di regolazione manuale con maniglia rotante.	Sistema di Filtrazione 1. Filtro Primario Aria di Mandata: Classe G3 EN 779. Motore antideflagrante
potenza: 7,5 KW. Modello ventilatore: TAE-450H. Volume d'aria totale: 20.000 m³/h (circa 11.770 CFM). Dotato di serranda di regolazione manuale con maniglia rotante per l'aria di scarico.	Sistema di Filtrazione 1. Filtro Primario Aria di Mandata: Classe G3 EN 779. 2. Filtro Soffitto Sub-alta Efficienza: Rivestito adesivo 3D a tutta profondità; Classe F5 EN 779.
3. Filtro in Fibra di Vetro "Paint Stop": Installato sia sulla fossa del pavimento che sul fondo dell'armadio di scarico. Lato ingresso aria verde, lato uscita aria bianco; Classe G3 EN 779.	4. Filtro a Carbone Attivo: Carbone attivo granulare specificamente per l'assorbimento di VOC (benzene, xilene, ecc.) per zero emissioni di fumi esterni. Sistema di Controllo Elettrico

	Pannello di controllo dotato di relè convenzionali e pulsanti. Include: interruttori verniciatura/illuminazione, indicatore di guasto e allarme, interruttore principale di alimentazione, pulsante di arresto di emergenza e manometro (manometro). Sistema di Condotte

	Include 3 sezioni di condotte di scarico da 700 × 700 × 1000 mm, 1 pezzo di gomito a 90° e 1 pezzo di gomito a 45°. Capacità Totale Potenza

	14 KW Documenti Inclusi
Manuale di manutenzione, schemi elettrici, certificato di conformità, lista di imballaggio e disegni di layout 3D.	Note e Garanzia
1. La garanzia sull'attrezzatura è di 1 anno. Il fornitore fornisce assistenza gratuita per problemi di qualità durante questo periodo. Servizi a pagamento sono disponibili dopo la scadenza della garanzia.	2. I materiali di consumo (tubi fluorescenti, filtri) e i danni causati dall'uomo sono esclusi dalla garanzia.
Contattaci Oggi	Pronto a ottimizzare il tuo processo di verniciatura di attrezzature pesanti?
Contatta	Tim
, Responsabile Vendite e Marketing Estero, per discutere le tue esigenze di cabine di verniciatura personalizzate e ottenere una consulenza tecnica.

Booth di verniciatura a spruzzo aperto per trasformatori. CoatTech. 2

Booth di verniciatura a spruzzo aperto per trasformatori. CoatTech. 3
