Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech

MOQ:	1
prezzo:	USD8000-USD12000/SET
Imballaggio standard:	Con film e cartone regolari
Periodo di consegna:	15 giorni dopo il deposito
Metodo di pagamento:	T/T
Capacità di fornitura:	30 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

CoatTech

Certificazione

Numero di modello

Cabina di verniciatura a spruzzo con apertura dall'alto per trasformatori

Alimentazione elettrica::

380 V/50Hz/3Ph o altra opzione

Usando energia::

Diesel, gas, vapore, elettrico o altra opzione

Porta principale::

Piegare stile o stile rotolante elettrico

Applicazione::

Autobus/camion o altri prodotti metallici

Fonti energetiche::

Acqua, elettricità, gas

Rivestimento:

10-50um

Livello di rumore:

≤80db

Materiale:

acciaio

Utilizzo:

Verniciatura automobilistica, Verniciatura di mobili, Verniciatura industriale

Sistema di riscaldamento:

Bruciatore a marchio Riello

Descrizione del prodotto

Cabina di verniciatura industriale Superbake (modello: KT-PQ-III-PLUS) | Resistente e antideflagrante

Meta Descrizione: Progettato per veicoli commerciali pesanti e parti industriali di grandi dimensioni. La cabina di verniciatura CoatTech Superbake è dotata di illuminazione antideflagrante IP65, HVAC avanzato e opzioni di doppio riscaldamento. Ottieni una soluzione chiavi in mano oggi stesso.

Panoramica del prodotto

La cabina di verniciatura industriale CoatTech Superbake (modello: KT-PQ-III-PLUS) è una soluzione premium di finitura superficiale su larga scala progettata per applicazioni industriali ad alta capacità. Con un'ampia dimensione interna di 8.000 × 5.000 × 4.500 mm, questo stand è costruito appositamente per ospitare veicoli commerciali pesanti, componenti aerospaziali di grandi dimensioni e macchinari industriali di grandi dimensioni.

Progettato per soddisfare i rigorosi standard ambientali e di sicurezza dei mercati globali (inclusi Medio Oriente ed Europa), KT-PQ-III-PLUS integra un'illuminazione antideflagrante IP65, un sistema di filtraggio a 4 stadi ad alta efficienza e un'unità HVAC personalizzabile. Che tu abbia bisogno di un bruciatore diesel Riello ad alte prestazioni o di un robusto sistema di riscaldamento elettrico, questa cabina offre tempi di polimerizzazione rapidi e finiture impeccabili.

Caratteristiche principali e vantaggi

Massima sicurezza (design a prova di esplosione): dotato di scatole luminose a LED antideflagranti IP65 dedicate e guarnizioni di tenuta a doppio strato, che garantiscono la conformità in ambienti industriali ad alto rischio.

Polimerizzazione termica rapida: raggiungi temperature di cottura (da 20 ℃ a 60 ℃) in soli 10-15 minuti. Scegli tra il bruciatore diesel Riello G20 leader del settore (con uno scambiatore di calore in acciaio inossidabile 304 da 200 kW) o un sistema di riscaldamento elettrico in acciaio inossidabile da 72 kW.

Gestione intelligente del flusso d'aria: alimentato da doppie ventole di aspirazione centrifughe con rotore esterno da 7,5 kW e una ventola di scarico da 11 kW, che genera un enorme flusso d'aria di 40.000 m³/h. Dispone di ammortizzatori elettrici Belimo di precisione per una transizione fluida tra la modalità di spruzzatura e quella di cottura.

Integrità strutturale per carichi pesanti: costruito con pannelli murali isolati in EPS ad alta resistenza da 70 mm e un telaio della porta anteriore rinforzato (4400 × 4400 mm) in grado di gestire un uso industriale pesante e continuo.

Filtrazione ecologica a 4 stadi: incorpora filtri classificati EN 779 G3/F5 e un filtro granulare al carbone attivo per assorbire efficacemente COV, benzene e xilene, garantendo uno scarico pulito e un ambiente di respirazione sicuro per gli operatori.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech 0

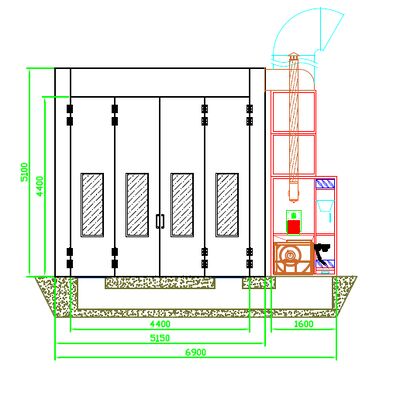

Specifiche tecniche

Parametro/Componente	Dettagli delle specifiche
Dimensioni interne	8000 × 5000 × 4500 mm (L × P × A)
Dimensioni esterne	8135 × 6900 × 5100 mm (L × P × A)
Fossa/Pavimento Civile	Sono necessari 2 pozzetti al centro dello stand. Dimensioni: 760 × 6900 mm, Profondità: 800 mm. Copertura con grigliati piani in acciaio 30x4, portata: 500 kg/m².
Porta principale	4400 × 4400 mm (L × A); Porta presso piegatrice in lamiera con telaio in tubo quadro, riempita con materiale d'anima in EPS. Dotato di finestre di osservazione in vetro temperato. Elevata resistenza strutturale, facile da aprire e chiudere.
Porta del personale/di servizio	800 × 2000 mm (L × A); 1 unità situata nella parte anteriore destra. Dotato di blocco automatico della pressione e di una finestra di osservazione in vetro temperato.
Pannelli murali	Pannelli murali in EPS coibentati ad alta resistenza. Larghezza effettiva: 1150 mm, Spessore totale: 70 mm. Lamiera di acciaio di colore bianco spessore 0,426 mm su entrambi i lati con anima in EPS.
Pannelli del tetto	Pannelli di copertura in EPS coibentati ad alta resistenza. Larghezza effettiva: 1150 mm, Spessore totale: 50 mm. Lamiera di acciaio di colore bianco spessore 0,426 mm su entrambi i lati con anima in EPS.
Sistema di illuminazione	Illuminazione superiore (2 file): 10 set × 4 pezzi = 40 pezzi di tubi da 22 W. Illuminazione laterale (2 file): 10 set × 4 pezzi = 40 pezzi di tubi da 22 W. Tubi LED T8 dedicati per cabine di verniciatura. Scatole luminose antideflagranti IP65. Illuminamento ≥ 1000 LUX.
Plenum (camera a pressione statica)	8000 × 5000 × 600 mm (L × P × A); Staffa di supporto in tubo quadro. Il fondo è dotato di telaio portafiltro in lamiera verniciata a polvere e rete di supporto filtro superiore.
Unità gabinetto	Mobile saldato in tubo quadro, posizionato sul lato destro.
Armadio dell'aria aspirata (ventilazione)	2 gruppi di ventilatori centrifughi a doppia aspirazione con rotore esterno. Potenza per motore: 7,5 KW. Modello ventola: YDW-5.6M. Portata d'aria totale: 40.000 m³/h. Velocità dell'aria a vuoto: 0,25 m/s. Dotato di serranda elettrica Belimo per l'aria aspirata e serranda pneumatica per la circolazione.
Armadio per l'aria di scarico	1 unità di ventilatore centrifugo a doppia aspirazione con trasmissione a cinghia. Potenza motore: 11KW. Modello ventola: TAE-710H. Portata d'aria totale: 40.000 m³/h. Dotato di serranda di scarico regolabile manualmente/elettrica.
Sistema di riscaldamento: Opzione 1 (Diesel)	Bruciatore diesel Riello G20. Scambiatore di calore in acciaio inox 304 da 200 KW. Spruzzare senza riscaldamento. Cottura: riscalda da 20 ℃ a 60 ℃ in 10-15 minuti.
Sistema di riscaldamento: Opzione 2 (elettrico)	Tubi riscaldanti elettrici in acciaio inossidabile. Tubi in acciaio inossidabile 304 (3 KW per tubo, 24 tubi in totale, potenza totale 72 KW). Spruzzare senza riscaldamento. Cottura: riscalda da 20 ℃ a 60 ℃ in 10-15 minuti.
Sistema di filtraggio	1. Prefiltro di aspirazione: EN 779 Classe G3. 2. Filtro a soffitto (efficienza sub-alta): adesivo 3D a tutta profondità, EN 779 Classe F5. 3. Filtro Paint Stop in fibra di vetro: 1° strato sulla fossa, 2° strato sul fondo della cappa di scarico. Verde sul lato sopravvento, bianco sul lato sottovento (EN 779 Classe G3). 4. Filtro granulare al carbone attivo: assorbe benzene e xilene dai gas di scarico.
Sistema di controllo	Pannello di controllo: relè standard e pulsanti di controllo. Funzioni: spruzzatura, cottura, impostazione del tempo di cottura, interruttore illuminazione, allarme guasto, alimentazione, interruttore di arresto di emergenza, manometro. (Nota: la scatola di controllo non è a prova di esplosione; l'illuminazione utilizza cavi a prova di esplosione, condotti flessibili a prova di esplosione e scatole di controllo a prova di esplosione).
Sistema di canalizzazione	Include 4 condotti di scarico diritti (1000 × 1000 × 1000 mm), un gomito a 90° e un gomito a 45°.
Conduttura dell'aria compressa	1 set di tubazioni per aria compressa in acciaio inossidabile DN20, dotate di un connettore rapido su entrambi i lati sinistro e destro.
Requisiti di alimentazione totali	33 KW (Se si utilizza il riscaldamento diesel) / 80 KW (Se si utilizza il riscaldamento elettrico).
Documenti inclusi	Manuale di manutenzione, schema elettrico, certificato di conformità, lista di imballaggio e disegni 3D delle apparecchiature.
Garanzia e osservazioni	1. Garanzia di 2 anni. Il fornitore fornisce assistenza gratuita per problemi di qualità delle apparecchiature durante la garanzia. 2. I materiali di consumo (tubi di illuminazione, filtri) e i danni causati dall'uomo non sono coperti.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech 1

L'ampio ingombro e l'elevata capacità di carico del KT-PQ-III-PLUS lo rendono la soluzione spray-and-bake perfetta per:

Trasporto commerciale: autobus, camion pesanti e rimorchi.

Macchinari per l'edilizia e l'ingegneria: escavatori, gru e trattori.

Produzione industriale: parti strutturali in acciaio di grandi dimensioni, componenti di turbine eoliche e apparecchiature per petrolio e gas.

Progetti EPC: installazioni chiavi in mano per poli produttivi esteri.

Hai bisogno di una soluzione personalizzata?

Ogni impianto industriale è unico. Il nostro team di ingegneri può personalizzare le dimensioni e il voltaggio (ad esempio, 380 V/50 Hz/trifase) per adattarli al clima locale e ai requisiti specifici del progetto.
