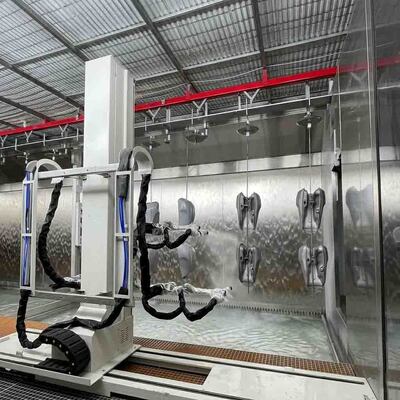

Linea automatizzata di verniciatura a spruzzo robotizzata con cabina a cortina d'acqua

Linea automatizzata di verniciatura a spruzzo robotizzata con cabina a cortina d'acqua

Nella moderna produzione industriale, ottenere una finitura superficiale impeccabile mantenendo allo stesso tempo un’elevata efficienza produttiva e la conformità ambientale rappresenta una sfida significativa. La spruzzatura manuale tradizionale è spesso caratterizzata da una qualità del rivestimento incoerente, da un elevato spreco di materiale e da rischi per la salute degli operatori.

La nostra linea automatizzata di verniciatura a spruzzo robotizzata con cabina a cortina d'acqua è progettata per risolvere questi problemi. Combinando la precisione robotica multiasse con la filtrazione dell'overspray con lavaggio ad acqua ad alta efficienza, questo sistema integrato offre un'uniformità di rivestimento senza precedenti, operazioni ecocompatibili e la massima produttività per la produzione di massa.

Caratteristiche chiave delle prestazioni

1. Spruzzatura robotizzata multiasse ad alta precisione
Il sistema utilizza un robot di verniciatura industriale programmabile e multiasse in grado di eseguire percorsi di spruzzatura complessi con precisione millimetrica.

Spessore uniforme della pellicola: elimina l'errore umano, garantendo uno spessore di vernice uniforme su geometrie piatte, curve e complesse.

Efficienza di trasferimento della vernice ottimizzata: l'attivazione precisa della pistola a spruzzo riduce il consumo di vernice e minimizza gli sprechi di spruzzatura eccessiva.

Cambio rapido delle ricette: memorizza più programmi pezzo nel sistema PLC per cambi rapidi tra diverse linee di prodotti.

2. Tecnologia avanzata della cortina d'acqua ecologica

La parete posteriore della cabina di verniciatura è caratterizzata da una cortina d'acqua che scorre continua e ad alta velocità, progettata per catturare istantaneamente la nebbia di vernice sospesa.

Cattura superiore dell'overspray: le particelle di vernice sospese nell'aria vengono aspirate nel vortice di lavaggio dell'acqua, prevenendo l'accumulo di vernice sul pezzo in lavorazione e all'interno della cabina.

Purificazione dell'aria migliorata: riduce significativamente le emissioni di COV (composti organici volatili) e gli odori di vernice in officina.

Design a bassa manutenzione: costruito con acciaio inossidabile di alta qualità per resistere alla corrosione e semplificare la pulizia dei fanghi di vernice.

3. Sistema di trasporto aereo continuo

Progettato per l'automazione di fabbrica senza soluzione di continuità, il robusto binario trasportatore sospeso trasporta i pezzi in lavorazione ininterrottamente attraverso le zone di caricamento, spruzzatura, appassimento e essiccazione.

Controllo sincronizzato della velocità: la velocità del trasportatore è completamente sincronizzata con il ciclo di spruzzatura del braccio robotico per evitare colli di bottiglia.

Appendere maschere personalizzate: ganci su misura e maschere rotanti garantiscono una copertura di spruzzatura a 360 gradi per parti complesse.

Processo di lavoro del sistema

Carico e pretrattamento: i pezzi (come serbatoi di carburante per motociclette, parti di automobili o hardware) vengono appesi in modo sicuro sulle maschere del trasportatore sopraelevato.

Rilevamento automatizzato: i sensori ottici rilevano il pezzo in arrivo e attivano il corrispondente programma di verniciatura robotizzata.

Rivestimento di precisione: il braccio robotico esegue la traiettoria preprogrammata, applicando primer, base o finitura con una pressione del fluido ottimale.

Filtrazione dell'overspray: la nebbia di vernice in eccesso viene aspirata nella cortina d'acqua da ventilatori di scarico ad alta capacità, intrappolando le particelle nella vasca di filtraggio dell'acqua.

Trasporto all'indurimento: le parti rivestite si spostano continuamente nell'area di appassimento e nel forno di essiccazione per l'indurimento termico.

Specifiche tecniche

Applicazioni industriali

Questo sistema di rivestimento automatizzato è altamente versatile e ampiamente utilizzato in tutti i settori che richiedono finiture superficiali di alta qualità e in grandi volumi:

Parti automobilistiche e motociclistiche: serbatoi di carburante, paraurti, specchietti laterali, cerchioni e componenti di rivestimento in plastica.

Elettrodomestici: Pannelli di frigoriferi, alloggiamenti di lavatrici e telai di condizionatori.

Hardware e macchinari: valvole, alloggiamenti di pompe, parti in ghisa e involucri metallici.

Prodotti elettronici: gusci di laptop, involucri di apparecchiature di comunicazione ed elettronica di consumo.

Domande frequenti (FAQ)

In che modo la cabina a cortina d'acqua migliora la sicurezza ambientale?
La cortina d’acqua agisce come uno scrubber fisico. Quando l'eccesso di spruzzo colpisce il muro d'acqua che scorre, i solidi della vernice vengono immediatamente intrappolati e lavati in un serbatoio di filtraggio. Ciò impedisce alle polveri di vernice pericolose di fuoriuscire nell'atmosfera e riduce significativamente le concentrazioni di COV all'interno della struttura, garantendo l'allineamento alle rigorose normative ambientali locali.

Questo sistema può gestire diverse dimensioni di prodotto sulla stessa linea?
SÌ. Grazie alla tecnologia di rilevamento intelligente e alla programmazione PLC avanzata, il robot è in grado di identificare diverse parti sulla linea di trasporto e passare automaticamente al profilo di spruzzatura precaricato per quello specifico componente senza fermare la linea.

Richiedi una proposta di ingegneria personalizzata
Il nostro team di ingegneri è specializzato nella progettazione di soluzioni di rivestimento automatizzate chiavi in ​​mano su misura per il layout specifico dell'officina, la capacità produttiva e le dimensioni del pezzo. Contattaci oggi per ricevere un disegno dettagliato del layout e un'analisi del ROI per la tua struttura.

Pronti ad aggiornare le vostre capacità di finitura industriale?

Contatta il nostro team di ingegneri per progettare una soluzione di finitura superficiale personalizzata che soddisfi i tuoi precisi requisiti operativi e il tuo layout.
