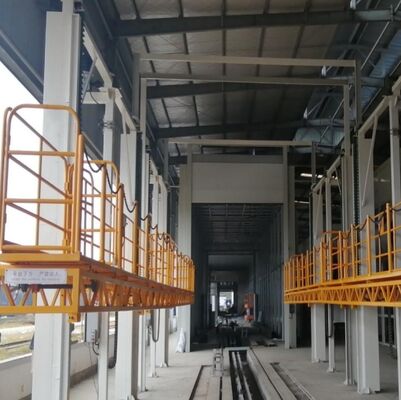

Sollevatore personalizzato per cabina di verniciatura da 14 metri con estensione anteriore

Caso di studio: sollevatore di stand di spruzzo su misura da 14 metri con estensione in avanti per la produzione di autobus sudcoreani

1. Anteprima del progetto

Nella moderna produzione automobilistica e ferroviaria, il rivestimento di pezzi da lavoro su larga scala come autobus e vagoni ferroviari presenta importanti sfide operative.CoatTech Intelligent Equipment collabora con PailantIl cliente ha richiesto un'enorme,piattaforma di sollevamento automatizzata per la loro nuova cabina di verniciatura su larga scala per facilitare la decorazione della superficie, saldatura e verniciatura di componenti di grandi bus.

2Le sfide fondamentali

I sollevatori standard di cabine di verniciatura sono in genere da 3 a 7 metri.Questo progetto specifico ha richiesto un'estrema personalizzazione a causa delle rigide condizioni di confine spaziale e delle grandi dimensioni dei pezzi da lavorare.:

Pezzo di lavoro massiccio: i componenti (compreso lo scivolamento del processo) misurano 12,5 m (L) x 2,5 m (W) x 3,3 m (H).

Restrizioni spaziali: le dimensioni interne della cabina erano di 16 m x 6 m x 5,3 m, con una larghezza di lavoro effettiva di soli 5,2 m, lasciando un margine di installazione di 400 mm su ciascun lato per il meccanismo di sollevamento.

Mobilità personalizzata: il cliente richiedeva che la piattaforma fosse sollevata non solo in verticale, ma anche dotata di un'unica estensione orizzontale in avanti di 300 mm per consentire agli operatori di avvicinarsi al pezzo di lavoro in modo sicuro.

3La soluzione CoatTech

Capendo l'urgenza del programma di produzione del cliente,il team di ingegneri di CoatTech ha lavorato tutta la notte per fornire una simulazione meccanica 3D completa e una proposta commerciale entro 24 ore.

Per garantire l'integrità strutturale assoluta e il movimento sincronizzato su un intervallo così lungo, il progetto ha incorporato:

Meccanismo di doppia sicurezza: utilizzo contemporaneo di catene pesanti e fili di acciaio per evitare cadute accidentali.

Estensione telescopica: una struttura meccanica specializzata che consente alla piattaforma larga 500 mm di estendersi in avanti di ulteriori 300 mm senza intoppi.

Aggiornamenti facoltativi a prova di esplosione: fornire configurazioni elettriche flessibili (a prova di standard e ATEX/EX) per soddisfare gli esatti protocolli di sicurezza dell'impianto sudcoreano.

4. Specificativi tecnici

5Conclusioni

Questo progetto sottolinea la capacità di CoatTech di tradurre rapidamente esigenze spaziali e meccaniche complesse in attrezzature di rivestimento affidabili e di livello industriale.Fornendo un'ingegneria precisa e un servizio clienti rapido in tutti i fusi orari, forniamo ai produttori globali la possibilità di migliorare l'efficienza dei loro rivestimenti e la sicurezza sul posto di lavoro.
