Cabina di verniciatura interna: Sezione di alimentazione aria, filtrazione e riscaldamentoData 22 settembre 2026

Categoria: Prodotti / Cabine di verniciatura   |   Cabina di verniciatura e polimerizzazione con finitura da camera bianca, alimentazione aria filtrata ed estrazione dal pavimento

 Questa pubblicazione riguarda l'interno di una cabina di verniciatura CoatTech costruita per la verniciatura e la polimerizzazione. La cabina utilizza pannelli murali bianchi lisci, quattro unità incassate di alimentazione aria e filtrazione con prese d'aria a fessura, un pavimento a griglia metallica con materiale filtrante sottostante, illuminazione a soffitto e segnaletica di sicurezza. Sotto le unità di alimentazione scorre un collettore di tubazioni di distribuzione con valvole di controllo. Il mezzo delle tubazioni e la fonte di riscaldamento sono configurati per progetto e confermati sulla targhetta dell'attrezzatura prima della consegna.

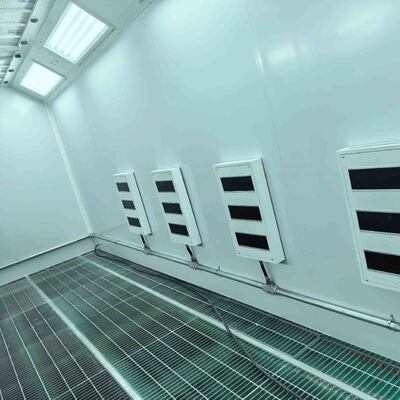

  01    Cosa mostra l'immagine

Quattro unità incassate di alimentazione / filtrazione — quattro pannelli bianchi inseriti nella parete, ciascuno con una lunga fessura nera che eroga aria filtrata nella cabina

Tubazioni di distribuzione con valvole — un percorso di tubi metallici con valvole di controllo sotto i pannelli — il mezzo è specifico per il progetto e non identificabile dalla sola foto

Pannelli murali bianchi lisci — superfici murali pulite e lavabili con finitura chiara che migliorano il riflesso della luce e rendono facile individuare la contaminazione

Pavimento a griglia metallica con materiale filtrante — un pavimento a griglia in acciaio con materiale filtrante verde sottostante, che cattura l'overspray a livello del pavimento

Apparecchi di illuminazione a soffitto — apparecchi di illuminazione sigillati montati a soffitto che forniscono un'illuminazione brillante e uniforme per l'abbinamento dei colori e l'ispezione

Segnaletica di sicurezza — un segnale di uscita di emergenza verde sopra l'apertura e un'etichetta di avvertenza per superfici calde rossa e gialla sul pannello, che indica che la cabina ha superfici riscaldate

  02    Caratteristiche principali

Alimentazione aria filtrata — le unità incassate con prese d'aria a fessura distribuiscono aria pulita e filtrata uniformemente nella zona di lavoro

Cattura overspray a livello del pavimento — il pavimento a griglia e il materiale filtrante sottostante raccolgono la nebbia di vernice prima che raggiunga la fase di scarico

Finitura murale lavabile — i pannelli bianchi lisci resistono a vernici e solventi e sono rapidi da pulire tra un colore e l'altro

Illuminazione brillante e uniforme — gli apparecchi di illuminazione a soffitto sono disposti per un'illuminazione uniforme con ombre minime sui pannelli curvi

Tubazioni di servizio — il collettore di distribuzione con valvole di intercettazione consente la manutenzione di ogni sezione senza dover spegnere l'intera cabina

Marcatura di sicurezza chiara — la segnaletica di uscita di emergenza e gli avvisi per superfici calde supportano un ambiente di lavoro sicuro e conforme

Presentazione da camera bianca — la disposizione ordinata di pannelli, tubazioni e pavimento mostra una cabina costruita per una finitura controllata e ripetibile

  03    Dati tecnici

* Il mezzo delle tubazioni, la fonte di riscaldamento, il volume del flusso d'aria e i gradi dei filtri sono confermati durante l'ingegnerizzazione e sulla targhetta dell'attrezzatura. Non presumere un tipo di riscaldamento dalle sole fotografie.

  04    Perché è importante in una linea di verniciatura

La qualità della finitura dipende da ciò che fa l'aria. L'aria di alimentazione filtrata mantiene la polvere lontana dal film bagnato, la cattura a livello del pavimento rimuove l'overspray prima che possa depositarsi e un'illuminazione brillante consente all'operatore di vedere i difetti quando c'è ancora tempo per correggerli. Insieme, le unità di alimentazione, il pavimento a griglia, il materiale filtrante e l'illuminazione in questa cabina trasformano uno spazio chiuso in un ambiente di finitura controllato.

  05    Vantaggi per il cliente

Finitura più pulita — l'aria di alimentazione filtrata e la cattura a livello del pavimento riducono i difetti di polvere e overspray.

Cambi colore più rapidi — i pannelli lisci lavabili e il materiale filtrante accessibile semplificano la pulizia.

Manutenzione più facile — le valvole di intercettazione sul collettore consentono la manutenzione sezione per sezione.

Migliori condizioni di lavoro — illuminazione uniforme e marcatura di sicurezza chiara supportano un funzionamento accurato e sicuro.

Riscaldamento configurabile — la fonte di calore viene selezionata per adattarsi alle utenze disponibili e ai costi di gestione.

Domande frequenti

D: Cosa mostra l'interno di questa cabina di verniciatura?  R: Una cabina di verniciatura e polimerizzazione con quattro unità di alimentazione aria filtrata incassate, un pavimento a griglia metallica con materiale filtrante sottostante, tubazioni di distribuzione con valvole, illuminazione a soffitto e segnaletica di sicurezza.

D: Le tubazioni sotto i pannelli sono tubi del gas?  R: Non necessariamente. Le tubazioni con valvole sotto le unità di alimentazione possono trasportare aria compressa, acqua, olio termico, vapore o gas. L'aria compressa è la più comune in una cabina di verniciatura; l'olio termico o l'acqua calda viene utilizzata per il riscaldamento indiretto. Il riscaldamento a gas richiede una linea del gas codificata in giallo, un gruppo di valvole a solenoide, un bruciatore e una canna fumaria verso l'esterno. Confermare dalla targhetta dell'attrezzatura o dal fornitore prima di specificare.

D: Cos'è il materiale verde sul pavimento?  R: Materiale filtrante sotto la griglia metallica. Cattura l'overspray di vernice a livello del pavimento prima che l'aria raggiunga lo stadio di filtrazione di scarico, proteggendo la canalizzazione e riducendo la manutenzione.

D: Cosa fanno i quattro pannelli murali?  R: Sono unità incassate di alimentazione aria e filtrazione. L'aria filtrata entra nella cabina attraverso le lunghe fessure, creando un modello di flusso d'aria uniforme e controllato attraverso la zona di lavoro.

D: La fonte di riscaldamento può essere scelta per il nostro sito?  R: Sì. Il riscaldamento può essere elettrico, a gas, diesel, a olio termico o a vapore, a seconda delle utenze disponibili, della temperatura richiesta e dei costi di gestione. La fonte viene confermata durante l'ingegnerizzazione.

D: La cabina è sicura da usare?  R: Sì. La cabina è dotata di segnaletica di uscita di emergenza, etichette di avvertenza per superfici calde e servizi protetti. I dispositivi di sicurezza finali sono specificati in base al sito e alle normative locali.
