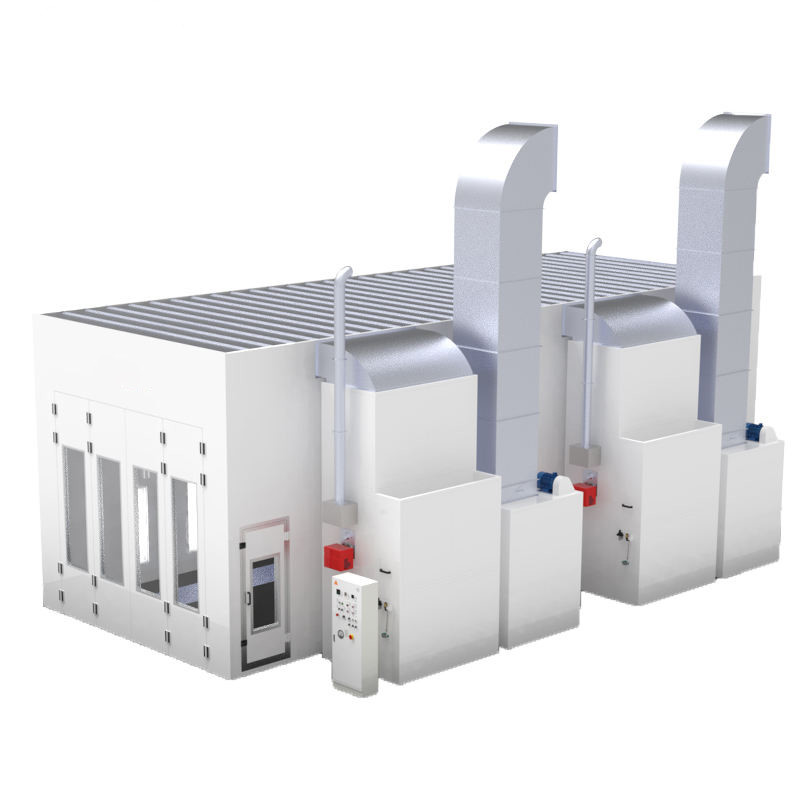

Casella di spruzzatura industriale con porte anteriori e di lavoro per verniciatura precisa
I pannelli della parete e del tetto della cabina di spruzzatura sono realizzati in EPS con una piastra di acciaio colorato dello spessore di 0,426 mm,
I pannelli di parete hanno uno spessore di 70 mm, mentre i pannelli di tetto sono
50 mm di spessore. Entrambi i tipi di pannelli sono sigillati con bordi in acciaio per una maggiore durata.
La lana di roccia e il PU sono disponibili per una migliore isolamento termico e resistenza al fuoco.
| Categoria dei componenti |
Configurazione e parametri tecnici |
| Spazio di lavoro interno |
15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| Impronta esterna |
15,130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |
| Fondazione e pavimentazione |
Disegno:Configurazione della griglia a due file.
Materiali:Barra piana di 30x4 mm combinata con acciaio torto da 8 mm.
Quantità:24 singole sezioni di griglia.
Percorso di estrazione:A livello di terra (sfondo laterale facoltativo).
|
| Ingresso principale |
Apertura:4,000 mm (W) × 4,600 mm (H).
Disegno:Struttura in lamiera pieghevole a 4 foglie.
Verniciatura:Vetro di sicurezza temperato quadrato.
Il nucleo:Isolamento EPS.
Opzioni:Scaricatore elettrico disponibile.
|
| Accesso al servizio |
Quantità:Due unità.
Dimensione:800 mm × 2000 mm.
Sicurezza:Equipaggiato con chiusure di sollievo della pressione e punti di vista.
|
| Rivestimento della cabina (pareti) |
Tipo:EPS sandwich board composito.
Specificità:70 mm di spessore (larghezza effettiva 1150 mm).
Finisci:0.426mm White Steel Skin.
Connessione:Strisce di acciaio a doppia tenuta.
Opzioni alternative:La lana di roccia o il poliuretano (PU).
|
| Struttura del soffitto |
Tipo:EPS Composite Board.
Specificità:50 mm di spessore (larghezza effettiva 1150 mm).
Finisci:0.426mm White Steel Skin.
|
| Sistema di illuminazione |
Array di soffitto:20 serie (4 tubi/set) = 80 unità (18W).
Array laterale:22 serie (4 tubi/set) = 88 unità (18W).
Tipo:LED, alloggiamento a prova di esplosione.
Intensità:≥ 1000 Lux.
|
| Ventilazione di aspirazione |
Gruppi:Due unità.
Specificità del ventilatore:4x Centrifugo a doppio ingresso (rotore esterno).
Motore:7.5 KW per ventilatore.
Capacità:40,000 m3/h.
Velocità0.25 m/s (senza carico).
Amortizzatori:Regolazione pneumatica.
|
| Ventilazione degli scarichi |
Gruppi:Due unità.
Specificità del ventilatore:2x centrifuga a doppio ingresso (cintura/pulley drive).
Motore:11 KW per ventilatore.
Capacità:4,000 m3/h (nominale per specifiche).
Amortizzatori:Regolazione manuale.
|
| Costruzione di abitazioni |
Struttura:Tubo quadrato saldato + telaio in alluminio.
Finisci:Rivestimento bianco.
Isolamento:Maschera di lana di roccia di 20 mm.
|
| Sistema termico |
Bruciatore:2x Riello RG5S (diesel).
Scambiatore di calore:SUS304 acciaio inossidabile.
Prodotto:Max 26,000 kW (capacità termica).
Modalità di spruzzatura:Aumento di +20°C (da ambiente a bersaglio).
Modalità di cottura:Obiettivo 60°C (tempo di accelerazione 10 ̊15 min).
|
| Fasi di filtrazione |
Fase 1 (innesco):Cotton da tasca primario di grado G3 (EN 779).
Fase 2 (massimo limite):F5 Medi di viscosa a piena profondità (EN 779).
Fase 3 (piano):Fibra di vetro arresta la nebbia (G3).
Fase 4 (uscita):Carbonio attivo (adsorbimento VOC/benzeno).
|
| Interfaccia di controllo |
Funzioni:Selettore di modalità (Spray/Bake), regolatore di temperatura, timer di ciclo.
Sicurezza:Fermo di emergenza, indicatore di guasto, allarme di pressione, limite di temperatura.
Dispositivi:Voltmetro, Ammeter, manometro.
|
| Kit di condotte |
Etero:4 sezioni (1000 mm3) per gruppo.
Fenditure:1x 90° gomito, 1x 45° gomito per gruppo.
|
| Carico elettrico totale |
56 KW |
La cabina di spruzzo per automobili di grandi dimensioni è progettata per soddisfare esigenze diverse con specifiche tecniche di alto livello
Le dimensioni interne sono di 6900 × 3900 × 2650 mm (L × P × H),
mentre l'esterno misura 7000 × 5350 × 3400 mm (L × P × H).
caratterizzato da una lastra galvanizzata, supportata da tubi quadrati e da una griglia per pavimenti, che garantisce un carico complessivo
capacità di 2,4 T, regolabile se necessario.
La porta principale, 3000 × 2600 mm (W × H), ha tre fogli con finestre di vetro temperato quadrato e riempimento in EPS.
Un'ulteriore porta di lavoro, di dimensioni 800 × 2000 mm (W × H), comprende un lucchetto a pressione e una finestra di osservazione.
I pannelli per pareti in EPS e il tetto in lamiera galvanizzata forniscono un solido isolamento, con materiali opzionali disponibili.
Il sistema di illuminazione fornisce oltre 1000Lux con 32 lampade a LED per la parte superiore e 16 lampade per la vita.
Il sistema di filtrazione completo garantisce un'ottima calorificazione con un sistema di filtrazione a gas di scarico e di aspirazione, assistito da un bruciatore Riello RG5S.
Il sistema di controllo elettronico offre un controllo operativo preciso.
Il fabbisogno è di 17 kW.
