Saldatura di tubi quadrati e telaio in alluminio per l'installazione dell'unità d'aria nella cabina di spruzzatura

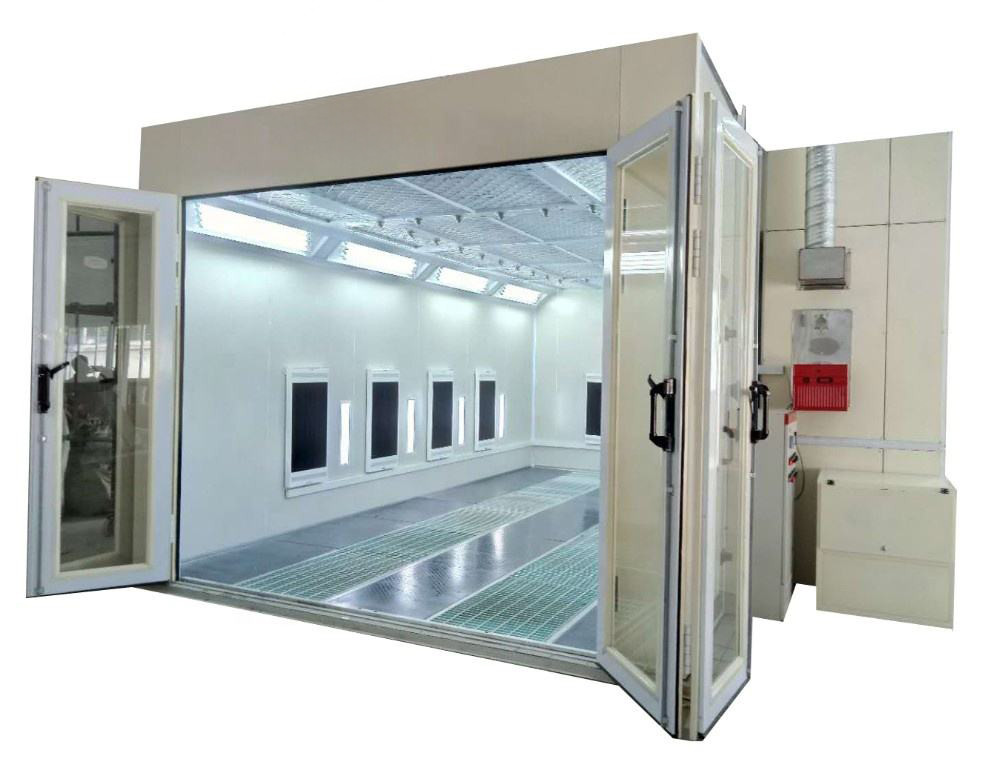

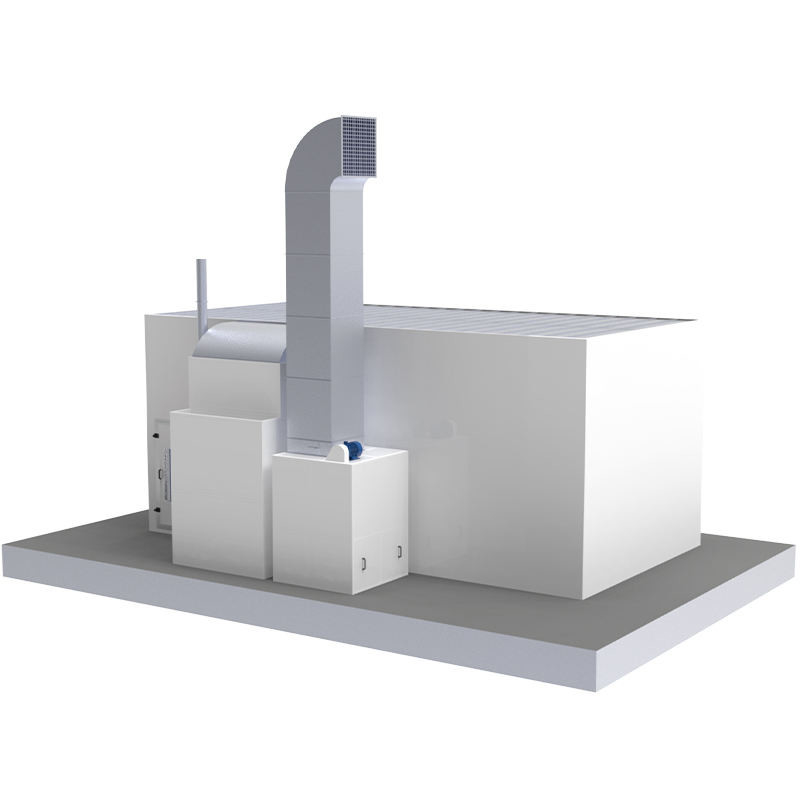

L'installazione dell'unità d'aria della cabina di spruzzo comprende l'entrata d'aria laterale e l'espulsione posteriore, utilizzando
saldatura di tubi quadrati e telaio di tee in alluminio con vernice bianca e resistenza elevata 20 mm
Questa progettazione garantisce una gestione efficiente del flusso d'aria, mantenendo l'aria pulita
L'installazione della robusta unità di aria supporta il funzionamento ottimale
di spruzzo, migliorando la qualità complessiva della verniciatura.
1. Struttura e dimensioni della cabina
| Specificità |
Dettagli |
| Area di lavoro interna |
15,100 (L) × 6.000 (W) × 6.000 (H) mm |
| Impronta esterna |
15230 (L) × 6,990 (W) × 6,600 (H) mm |
| Costruzione di mura |
70 mm EPS Sandwich Panel (bianco); acciaio a doppia pelle da 0,426 mm; assemblaggio Tongue & Groove. |
| Costruzione del tetto |
Pannello EPS da 50 mm; pelle in acciaio galvanizzato. |
| Pavimento / base |
Configurazione a due file; barra piatta 30x4 per uso pesante + griglia in acciaio contorto da 8 mm; estrazione a livello del suolo. |
2. Sistemi di accesso e di ingresso
| Tipo di voce |
Configurazione |
| Ingresso principale |
Porta in lamiera di metallo a 4 pieghe (4.000 W × 4.600 H mm); porti vedette in vetro temperato; nucleo EPS.(Facoltativo: persiana elettrica) |
| Porta del personale |
2 unità (800 W × 2000 H mm); dotate di serrature di sicurezza a pressione e vetro di osservazione. |
3. Configurazione della ventilazione e del flusso d'aria
| Sistema |
Motore e prestazioni |
| Assemblaggio di assunzione |
Fani:4x centrifuga a doppio ingresso (rotore esterno)
Potenza:2 gruppi (4 ventilatori in totale); 7,5 kW per motore
Volume dell'aria:40,000 m3/h
Controllo del flusso:Ammorbatore pneumatico
|
| Assemblaggio di estrazione |
Fani:2x Centrifugatore a cinghia
Potenza:11 kW per motore
Volume dell'aria:4,000 m3/h (nominale)
Controllo del flusso:Ammorbiditore manuale
|
| Kit di condotte |
Comprende i condotti diretti (4x), 90° gomito (1x), 45° gomito (1x) per gruppo. |
4. Riscaldamento e trattamento termico
| Componente |
Specificità |
| Unità di bruciatore |
2x Riello RG5S (Diesel) |
| Scambiatore di calore |
Acciaio inossidabile SUS304 ad alta efficienza |
| Capacità termica |
Capacità massima di uscita: 26,000 kW |
| Prestazioni |
Spruzzatura:Aumento della temperatura di 20°C
Formaggio:60°C Obiettivo (10 ̊15 min ramp-up)
|
5. Gerarchia di filtrazione
| Fase |
Medi filtranti |
Norme |
| Assunzione (pre-filtro) |
Cotton di tasca primario |
EN 779 / G3 |
| Livello massimo (fine) |
Medi viscosi ad alta efficienza a piena profondità |
EN 779 / F5 |
| Pavimento (detentore) |
Matto anti-verniciatura in fibra di vetro |
EN 779 / G3 |
| Gas di scarico (chimici) |
Granuli di carbonio attivo |
Eliminazione dei COV/odori |
6. elettrica e illuminazione
| Caratteristica |
Dettagli |
| Carico di potenza totale |
56 kW |
| Luci di soffitto |
20 Fabbricazioni (4 tubi ciascuno) = 80 tubi |
| Luci laterali |
22 Fabbricazione (4 tubi ciascuno) = 88 tubi |
| Intensità della luce |
≥ 1000 Lux |
| Pannello di controllo |
Funzioni: interruttore di modalità (spray/baking), controllo della temperatura, timer, arresto di emergenza, allarme di pressione, indicatore di guasto. |

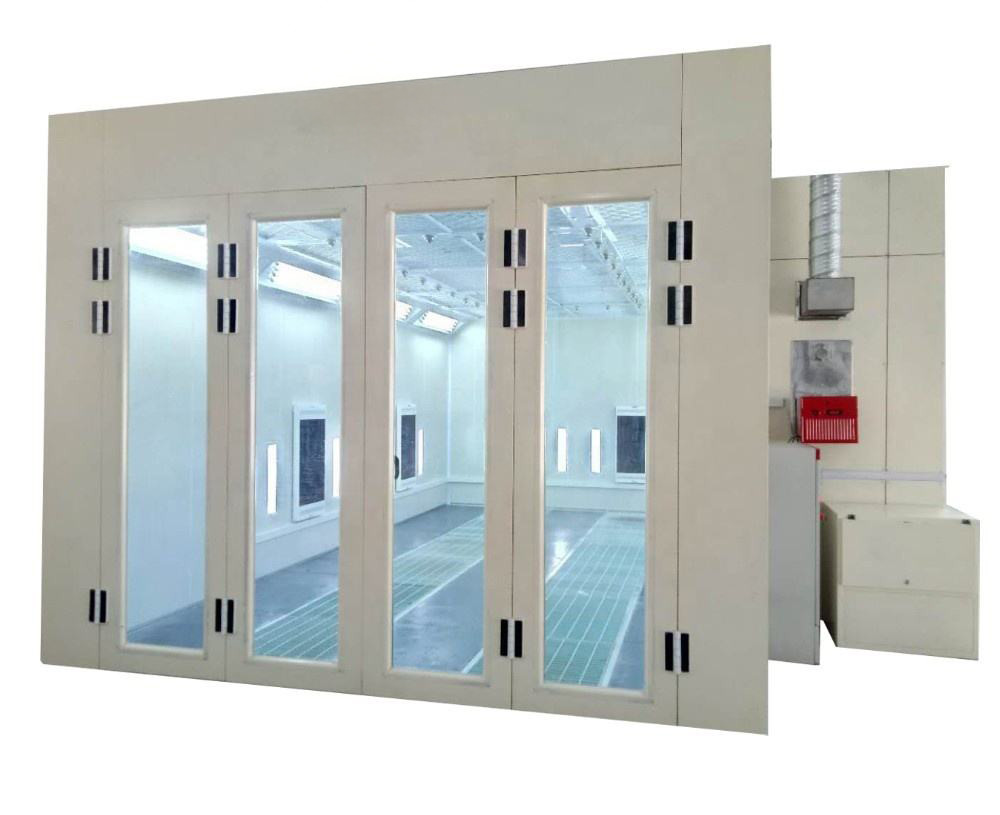

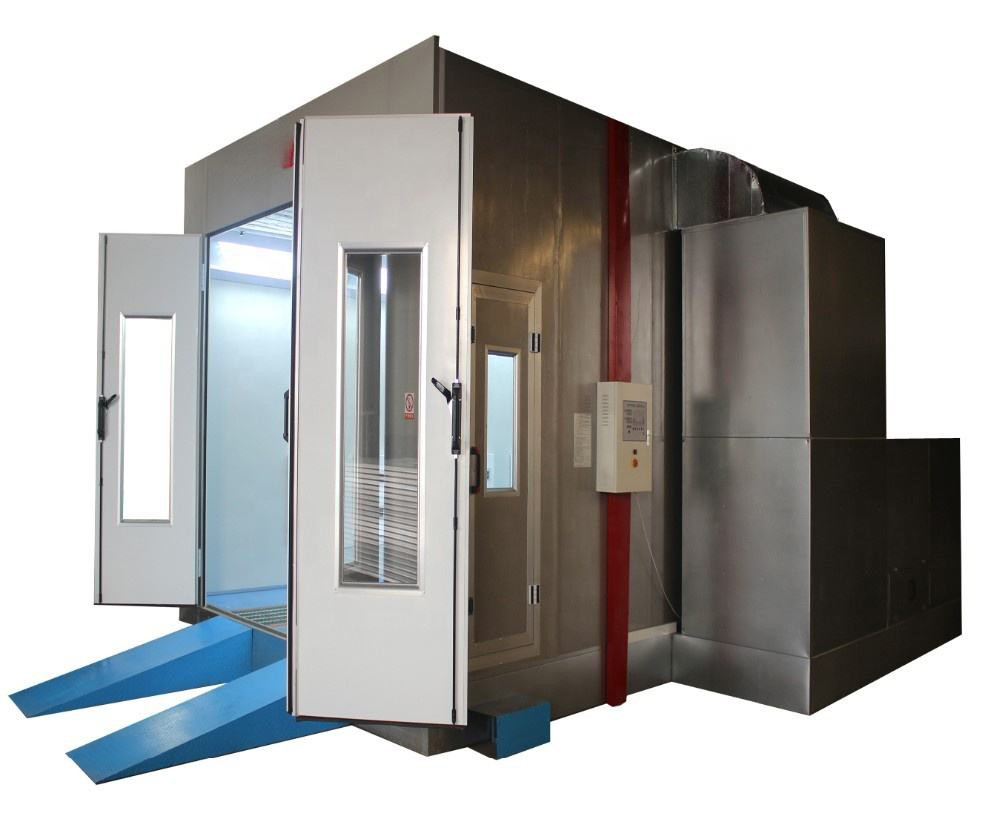

La cabina di spruzzo per automobili di grandi dimensioni è progettata per soddisfare esigenze diverse con specifiche tecniche di alto livello
Le dimensioni interne sono di 6900 × 3900 × 2650 mm (L × P × H),
mentre l'esterno misura 7000 × 5350 × 3400 mm (L × P × H).
caratterizzato da una lastra galvanizzata, supportata da tubi quadrati e da una griglia per pavimenti, che garantisce un carico complessivo
capacità di 2,4 T, regolabile se necessario.
La porta principale, 3000 × 2600 mm (W × H), ha tre fogli con finestre di vetro temperato quadrato e riempimento in EPS.
Un'ulteriore porta di lavoro, di dimensioni 800 × 2000 mm (W × H), comprende un lucchetto a pressione e una finestra di osservazione.
I pannelli per pareti in EPS e il tetto in lamiera galvanizzata forniscono un solido isolamento, con materiali opzionali disponibili.
Il sistema di illuminazione fornisce oltre 1000Lux con 32 lampade a LED per la parte superiore e 16 lampade per la vita.
Il sistema di filtrazione completo garantisce un'ottima calorificazione con un sistema di filtrazione a gas di scarico e di aspirazione, assistito da un bruciatore Riello RG5S.
Il sistema di controllo elettronico offre un controllo operativo preciso.
Il fabbisogno è di 17 kW.
