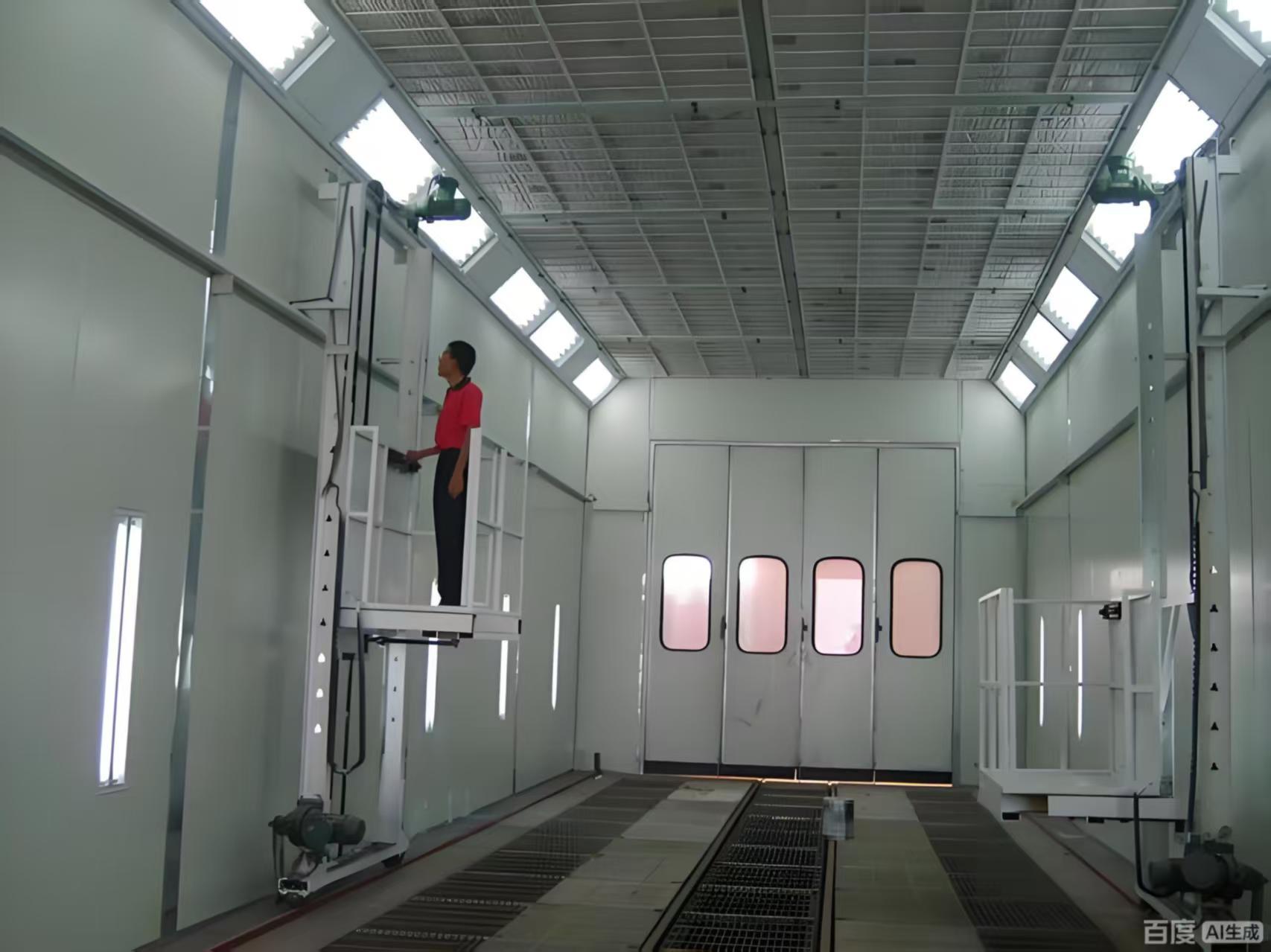

Cabina di verniciatura auto di lusso con porta in vetro grande per verniciatura auto
Ambiente di lavoro e sicurezza ottimali
Illuminazione eccellente: fornisce un'illuminazione ≥1000 Lux tramite una combinazione di 80 lampade LED antideflagranti da 18 W montate in alto e 88 a livello della vita.
Sistema di controllo integrato: un pannello di controllo elettronico centralizzato gestisce tutte le funzioni: spruzzatura, riscaldamento, cottura, timer di asciugatura, illuminazione e arresto di emergenza. Include controllori di temperatura, indicatori (amperometro, voltmetro, pressione) e sistemi di allarme per la piena supervisione operativa.
Opzioni per pavimento e ventilazione: presenta un pavimento a griglia con griglie in ferro piatto e acciaio ritorto (24 pezzi) e offre una configurazione di scarico a parete laterale opzionale.
Vantaggi:
Alte prestazioni: progettato per un riscaldamento rapido e uniforme e un flusso d'aria potente ed equilibrato.
Qualità di finitura superiore: l'eccellente illuminazione e l'aria ultra pulita e filtrata garantiscono risultati di finitura di alta qualità.
Sicurezza operativa: costruito con illuminazione antideflagrante, un sistema di filtrazione completo e monitoraggio elettronico completo.
Durata e flessibilità: costruito con materiali robusti e offre personalizzazione nel tipo di riscaldamento, isolamento e configurazione di scarico.
Efficienza: i controlli automatizzati e i sistemi ad alta capacità riducono al minimo i tempi di processo e lo spreco di energia.
Il sistema di alimentazione e scarico dell'aria della cabina di verniciatura comprende quattro sezioni da 1000 x 1000 x 1000 mm
condotti d'aria diritti, una sezione di gomito a 90° da 1000 x 1000 mm e una sezione di gomito a 45° da 1000 x 1000 mm.
Questo versatile sistema di tubazioni garantisce una gestione efficiente e flessibile del flusso d'aria, adattandosi a varie esigenze operative.
Il design robusto supporta una ventilazione e uno scarico efficaci, mantenendo un ambiente pulito e controllato all'interno della cabina di verniciatura.
|
Interno
dimensione
|
15000 × 5000 × 5000 mm (L × P × A) |
|
esterno
dimensione
|
15130 × 6890 × 5600 mm (L×P×A) |
| Seminterrato |
Ci sono 2 file di 30x4 ferro piatto + ⌀8 griglie per pavimento in acciaio ritorto (24 pezzi) su entrambi i lati del terreno (scarico a parete laterale opzionale) |
| porta d'ingresso |
Dimensioni porta: 4000 × 4600 mm (L×A), porta piegata in lamiera, 4 ante, finestra in vetro temperato quadrato, riempimento: EPS. (Il riempimento può essere regolato e il cancello può essere dotato di una serranda avvolgibile elettrica) |
| porta di servizio |
2 set, dimensioni porta di servizio: 800×2000 mm (L×A), dotata di
blocco di pressione e finestra di osservazione in vetro
|
| pannello a parete |
Pannello a parete in EPS, larghezza effettiva 1150 mm, spessore totale 70 mm,
spessore della lamiera d'acciaio colorata: 0,426 mm, bianco, bordi in acciaio sigillati su entrambi i lati; ( Lana di roccia, PU opzionale )
|
| tetto |
Pannello a parete in EPS, larghezza effettiva 1150 mm, spessore totale 50 mm,
spessore della lamiera d'acciaio colorata: 0,426 mm, bianco, bordi in acciaio sigillati su entrambi i lati; ( Lana di roccia, PU opzionale )
|
| illuminazione |
Illuminazione superiore: 20 gruppi × 4 pezzi = 80 pezzi di lampade da 18 W
Illuminazione in vita: 22 gruppi × 4 pezzi = 88 pezzi di tubi luminosi da 18 W, LED
tubi luminosi, scatola luminosa antideflagrante
Illuminazione ≥1000Lux
|
|
Unità aria
installazione
|
Ingresso aria dal lato, scarico dalla parte posteriore, tubo quadrato
saldatura + telaio a T in alluminio, vernice bianca, maschera in pannello di lana di roccia da 20 mm di spessore realizzata a macchina ad alta resistenza
|
|
Make-Up
Unità aria
(2 gruppi)
|
Ogni gruppo è dotato di 2 ventole centrifughe a doppio ingresso con rotore esterno, potenza motore singolo: 7,5 KW; flusso totale: 40000 m3/h, velocità del vento a vuoto: 0,25 m/s; serranda di regolazione pneumatica dell'alimentazione dell'aria, serranda pneumatica di avvio del ciclo. |
|
Scarico
Unità aria
(2 gruppi)
|
Ogni gruppo è dotato di 1 ventola centrifuga a doppio ingresso, trasmissione a puleggia, potenza motore singolo: 11KW; flusso totale: 4000 m3/h, velocità del vento a vuoto: 0,25 m/s; serranda di regolazione manuale dello scarico. |
|
Riscaldamento
Sistema
(2 set)
|
Ogni gruppo è dotato di un bruciatore Riello RG5S Diesel con
potenza termica massima di 26.000 KW; dotato di un forno per lo scambio di calore in acciaio inossidabile 304; verniciatura ad aumento di temperatura: 20°C (da 0°C a 20°C nello stato di spruzzatura); vernice di cottura: 10-15 minuti (da 20° a 60ºС) condizione di vernice. (È possibile selezionare il riscaldamento a gas naturale, il riscaldamento elettrico
riscaldamento a tubo e riscaldamento a lampada a infrarossi)
|
|
sistema di filtraggio
potenza totale
|
2 filtrazione ad alta efficienza secondaria: viscosa tridimensionale a profondità totale; livello EN799: F5,
3 Filtrazione con coperta in cotone resistente alla vernice in fibra di vetro: livello EN 779: G3;
4. Filtrazione con particelle di carbone attivo: assorbe benzene e xilene nei gas di scarico
Sistema di controllo elettronico
|
| Spruzzatura, spruzzatura con riscaldamento, vernice di cottura, impostazione del tempo di asciugatura, interruttore di illuminazione, spia di guasto, termoregolatore, interruttore di alimentazione, interruttore di arresto di emergenza, timer, limitatore di temperatura, amperometro, voltmetro, manometro, allarme di pressione |
Sistema di tubazioni |
|
Ogni gruppo di alimentazione e scarico dell'aria è dotato di 4 sezioni di 10 00 x 10 00 x 1000 mm di condotti d'aria diritti, 1 sezione di gomito a 90° da 10 00 x 10 00 mm e 1 sezione di gomito a 45° da 10 00 x 10 00 mm;
potenza totale
|
56KW |
| La cabina di verniciatura per autoveicoli di grandi dimensioni è progettata per soddisfare diverse esigenze con specifiche tecniche di prim'ordine |
e caratteristiche adattabili. Le dimensioni interne sono 6900 × 3900 × 2650 mm (L × P × A), (POTREBBE ESSERE PERSONALIZZATO) |
mentre l'esterno misura 7000 × 5350 × 3400 mm (L × P × A). (POTREBBE ESSERE PERSONALIZZATO) Il robusto seminterrato
presenta un'intelaiatura piegata in lamiera zincata, supportata da tubi quadrati e una griglia per pavimento, garantendo una capacità di carico complessiva
di 2,4 T, regolabile in base alle esigenze.
La porta principale, 3000 × 2600 mm (L×A), ha tre ante con finestre in vetro temperato quadrato e riempimento in EPS.
Una porta di servizio aggiuntiva, di dimensioni 800×2000 mm (L×A), include un blocco di pressione e una finestra di osservazione.
I pannelli a parete in EPS e il tetto in lamiera zincata della cabina forniscono un robusto isolamento, con materiali opzionali disponibili.
L'impianto di illuminazione eroga oltre 1000 Lux con 32 lampade LED superiori e 16 in vita. L'unità aria gestisce in modo efficiente
aspirazione e scarico, coadiuvati da un bruciatore Riello RG5S per un riscaldamento ottimale. Il sistema di filtrazione completo garantisce
un ambiente di lavoro pulito, mentre il sistema di controllo elettronico offre un controllo operativo preciso. La potenza totale
il requisito è di 17 kW. (POTREBBE ESSERE PERSONALIZZATO)
