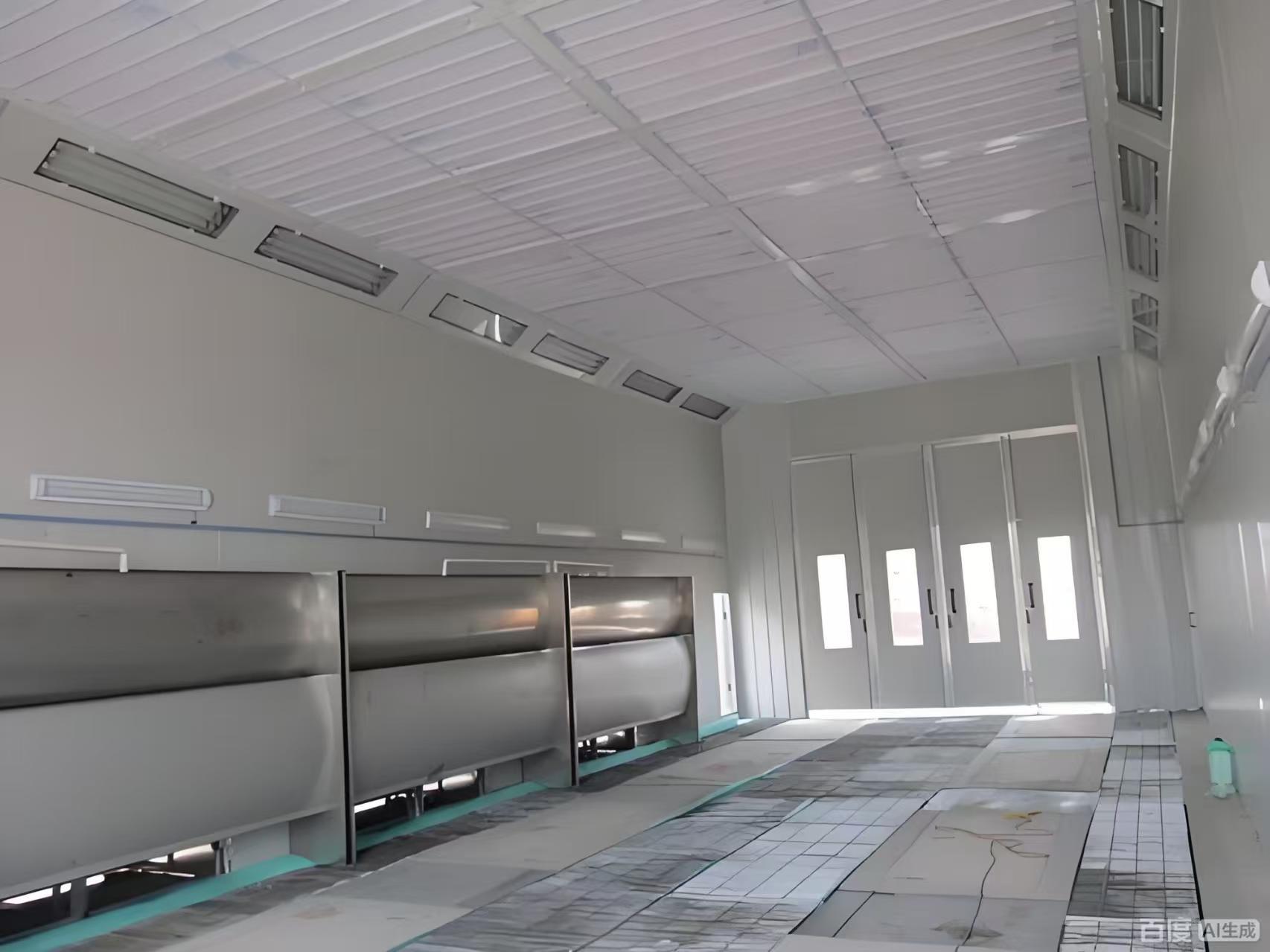

Cabina di verniciatura a spruzzo diesel, gas, vapore, elettrica, Filtri per pavimento e tetto, Armadio di verniciatura
Specifiche tecniche
Questa cabina di verniciatura a spruzzo su larga scala e completamente attrezzata è progettata per applicazioni industriali professionali di verniciatura, cottura e finitura ad alto volume. La sua costruzione robusta e i sistemi avanzati garantiscono un ambiente controllato, sicuro ed efficiente.
1. Design strutturale e dimensioni
Area di lavoro spaziosa: offre un'ampia area di lavoro interna di 15.000 mm (L) × 5.000 mm (L) × 5.000 mm (H).
Costruzione robusta: costruita con un pannello a sandwich in EPS di 70 mm di spessore e un pannello del tetto in EPS di 50 mm di spessore (con opzioni in lana di roccia o PU disponibili), rifinito con acciaio color bianco da 0,426 mm e bordi in acciaio sigillati.
Accessibilità: presenta un'ampia porta di accesso principale a 4 ante (4.000 x 4.600 mm) e due porte di lavoro standard (800 x 2.000 mm) con finestre di osservazione e serrature a pressione.
2. Sistema avanzato di flusso d'aria e ventilazione
Gestione dell'aria ad alta capacità: dotata di due unità di immissione aria e due unità di scarico aria indipendenti per un controllo ambientale preciso.
Approvvigionamento d'aria: flusso totale di 40.000 m³/h tramite ventilatori centrifughi a rotore esterno (2 motori da 7,5 KW per unità).
Scarico dell'aria: flusso totale di 4.000 m³/h tramite ventilatori centrifughi a cinghia (2 motori da 11 KW).
Canalizzazione versatile: il sistema include più condotti diritti da 1000x1000 mm, gomiti a 90° e 45°, consentendo una disposizione flessibile ed efficiente delle tubazioni per una gestione ottimale del flusso d'aria.
3. Filtrazione completa e controllo ambientale
Filtrazione multistadio: un sistema di filtrazione a quattro stadi garantisce aria di aspirazione pulita e scarico sicuro:
Filtro primario (G3)
Filtro ad alta efficienza secondario (F5)
Filtro arrestatore di vernice (G3)
Filtro a carbone attivo per l'adsorbimento di VOC (benzene, xilene).
Potente sistema di riscaldamento: due sistemi indipendenti, ciascuno con un bruciatore diesel Riello RG5S (uscita massima di 260.000 KW) e uno scambiatore di calore in acciaio inossidabile. In grado di aumentare la temperatura della cabina da 0°C a 20°C per la spruzzatura e a 60°C per la cottura entro 10-15 minuti. (Opzioni gas naturale/elettrico/IR disponibili).
Ambiente di lavoro e sicurezza ottimali
Illuminazione eccellente: fornisce illuminazione ≥1000 Lux tramite una combinazione di 80 lampade LED antideflagranti da 18 W montate in alto e 88 a livello della vita.
Sistema di controllo integrato: un pannello di controllo elettronico centralizzato gestisce tutte le funzioni: spruzzatura, riscaldamento, cottura, timer di asciugatura, illuminazione e arresto di emergenza. Include controllori di temperatura, indicatori (amperometro, voltmetro, pressione) e sistemi di allarme per la piena supervisione operativa.
Opzioni per pavimento e ventilazione: presenta un pavimento a griglia con griglie in ferro piatto e acciaio ritorto (24 pezzi) e offre una configurazione di scarico a parete laterale opzionale.
Vantaggi:
Integrità strutturale robusta e costruzione personalizzabile
Recinzione ad alta resistenza: la cabina è costruita con pannelli a parete con anima in EPS di 70 mm di spessore e pannelli del tetto di 50 mm di spessore, rivestiti in acciaio preverniciato da 0,426 mm con bordi completamente sigillati. Materiali opzionali come lana di roccia o PU sono disponibili per un maggiore isolamento e resistenza al fuoco.
Accesso ampio e funzionale: un'ampia porta principale a 4 ante (4000×4600 mm) e due porte di servizio standard (800×2000 mm)—dotate di finestre di visualizzazione in vetro temperato e guarnizioni a pressione—consentono un facile ingresso di grandi pezzi mantenendo un ambiente a tenuta stagna e sicuro.
|
Interno
dimensione
|
15000 × 5000 × 5000 mm (L × L × A) |
|
esterno
dimensione
|
15130 × 6890 × 5600 mm (L×L×A) |
| Seminterrato |
Ci sono 2 file di 30x4 ferro piatto + ⌀8 griglie per pavimento in acciaio ritorto (24 pezzi) su entrambi i lati del terreno (scarico a parete laterale opzionale) |
| porta d'ingresso |
Dimensioni porta: 4000 × 4600 mm (L×A), porta piegata in lamiera, 4 ante, finestra in vetro temperato quadrato, riempimento: EPS. (Il riempimento può essere regolato e il cancello può essere dotato di una serranda elettrica) |
| porta di lavoro |
2 set, dimensioni porta di lavoro: 800×2000 mm (L×A), dotata di
serratura a pressione e finestra di osservazione in vetro
|
| pannello a parete |
Pannello a parete in EPS, larghezza effettiva 1150 mm, spessore totale 70 mm,
spessore della lamiera d'acciaio colorata: 0,426 mm, bianco, bordi in acciaio sigillati su entrambi i lati; (Lana di roccia, PU opzionale)
|
| tetto |
Pannello a parete in EPS, larghezza effettiva 1150 mm, spessore totale 50 mm,
spessore della lamiera d'acciaio colorata: 0,426 mm, bianco, bordi in acciaio sigillati su entrambi i lati; (Lana di roccia, PU opzionale)
|
| illuminazione |
Illuminazione superiore: 20 gruppi × 4 pezzi = 80 pezzi di lampade da 18 W
Illuminazione in vita: 22 gruppi × 4 pezzi = 88 pezzi di tubi luminosi da 18 W, LED
tubi luminosi, scatola luminosa antideflagrante
Illuminazione ≥1000Lux
|
|
Unità aria
installazione
|
Ingresso aria dal lato, scarico dalla parte posteriore, tubo quadrato
saldatura + telaio a T in alluminio, vernice bianca, maschera in pannello di lana di roccia di 20 mm di spessore realizzata a macchina ad alta resistenza
|
|
Make-Up
Unità aria
(2 gruppi)
|
Ogni gruppo è dotato di 2 ventilatori centrifughi a doppia entrata a rotore esterno, potenza del singolo motore: 7,5 KW; flusso totale: 40000 m3/h, velocità del vento a vuoto: 0,25 m/s; serranda di regolazione pneumatica dell'alimentazione dell'aria, serranda pneumatica di avvio del ciclo. |
|
Scarico
Unità aria
(2 gruppi)
|
Ogni gruppo è dotato di 1 ventilatore centrifugo a doppia entrata, trasmissione a puleggia, potenza del singolo motore: 11 KW; flusso totale: 4000 m3/h, velocità del vento a vuoto: 0,25 m/s; serranda di regolazione manuale dello scarico. |
|
Riscaldamento
Sistema
(2 set)
|
Ogni gruppo è dotato di un bruciatore diesel Riello RG5S con un
potenza termica massima di 26.000 KW; dotato di un forno per lo scambio di calore in acciaio inossidabile 304; aumento della temperatura di verniciatura: 20°C (da 0°C a 20°C nello stato di spruzzatura); vernice di cottura: 10-15 minuti (da 20° a 60ºС) condizione di verniciatura. (È possibile selezionare il riscaldamento a gas naturale, il riscaldamento elettrico
riscaldamento a tubo e riscaldamento a lampada a infrarossi)
|
|
sistema di filtraggio
potenza totale
|
2 filtrazione ad alta efficienza secondaria: viscosa tridimensionale a profondità totale; livello EN799: F5,
3 Filtrazione con coperta in cotone resistente alla vernice in fibra di vetro: livello EN 779: G3;
4. Filtrazione con particelle di carbone attivo: assorbe benzene e xilene nei gas di scarico
Sistema di controllo elettronico
|
| Verniciatura a spruzzo, verniciatura a spruzzo riscaldante, vernice di cottura, impostazione del tempo di asciugatura, interruttore di illuminazione, spia di guasto, termoregolatore, interruttore di alimentazione, interruttore di arresto di emergenza, timer, limitatore di temperatura, amperometro, voltmetro, manometro, allarme di pressione |
Sistema di tubazioni |
|
Ogni gruppo di alimentazione e scarico dell'aria è dotato di 4 sezioni di condotti d'aria diritti da 10 00 x 10 00 x 1000 mm, 1 sezione di gomito da 10 00 x 10 00 mm a 90° e 1 sezione di gomito da 10 00 x 10 00 mm a 45°;
potenza totale
|
56KW |
| La cabina di verniciatura a spruzzo per autoveicoli di grandi dimensioni è progettata per soddisfare diverse esigenze con specifiche tecniche di prim'ordine |
e caratteristiche adattabili. Le dimensioni interne sono 6900 × 3900 × 2650 mm (L × L × A), (POTREBBE ESSERE PERSONALIZZATO) |
mentre l'esterno misura 7000 × 5350 × 3400 mm (L × L × A). (POTREBBE ESSERE PERSONALIZZATO) Il robusto seminterrato
presenta un'intelaiatura piegata in lamiera zincata, supportata da tubi quadrati e una griglia per pavimento, garantendo una capacità di carico complessiva
di 2,4 T, regolabile in base alle esigenze.
La porta principale anteriore, 3000 × 2600 mm (L×A), ha tre ante con finestre in vetro temperato quadrato e riempimento in EPS.
Una porta di lavoro aggiuntiva, di dimensioni 800×2000 mm (L×A), include una serratura a pressione e una finestra di osservazione.
I pannelli a parete in EPS e il tetto in lamiera zincata della cabina offrono un isolamento robusto, con materiali opzionali disponibili.
L'impianto di illuminazione eroga oltre 1000 Lux con 32 lampade LED superiori e 16 in vita. L'unità aria gestisce in modo efficiente
aspirazione e scarico, coadiuvati da un bruciatore Riello RG5S per un riscaldamento ottimale. Il sistema di filtrazione completo garantisce
un ambiente di lavoro pulito, mentre il sistema di controllo elettronico offre un controllo operativo preciso. Il fabbisogno energetico totale
è di 17 kW. (POTREBBE ESSERE PERSONALIZZATO)
