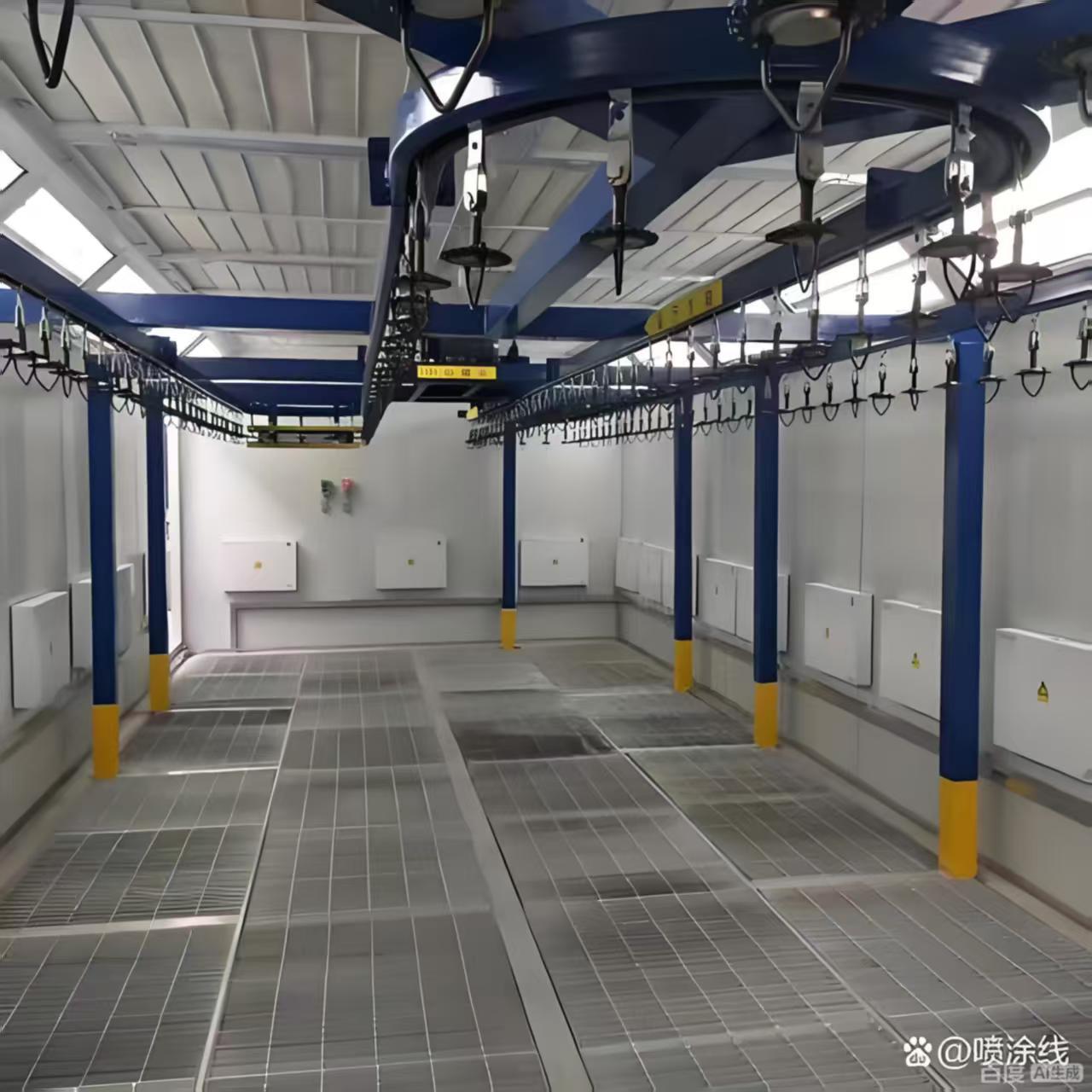

Pittura di riscaldamento ad alta temperatura a gas naturale per il trattamento del forno per la riparazione e la rifinitura di automobili
Vantaggi:
Gestione del flusso d'aria e ventilazione di precisione
Sistema di scambio d'aria bilanciato: la cabina comprende due unità di alimentazione d'aria indipendenti (totalmente 40.000 m3/h) e due unità di scarico (totalmente 4.000 m3/h), che consentono di ottenere un'aria di scarico controllata,ambiente a pressione leggermente positiva ideale per l'applicazione di vernice ed estrazione da spruzzo eccessivo.
Configurazione dei condotti versatile: ogni unità di trattamento dell'aria è supportata da un sistema di condotte dedicato composto da condotti dritti (1000×1000×1000 mm), gomiti a 90° e 45°,consentire un percorso flessibile per accogliere vari layout delle strutture e esigenze di flusso d'aria.
Controllo intelligente del flusso d'aria: sia i sistemi di alimentazione che di scarico sono dotati di ammortizzatori pneumatici o manuali, che consentono di regolare in tempo reale la velocità e il volume dell'aria per adattarli a diversi tipi di spruzzatura, cottura,o modalità di asciugatura.
Specifiche tecniche
Questa cabina di spruzzo su larga scala e completamente dotata è progettata per applicazioni industriali professionali di verniciatura, cottura e finitura ad alto volume.La sua robusta costruzione e i suoi sistemi avanzati garantiscono un, ambiente sicuro ed efficiente.
1. Progettazione strutturale e dimensioni
Area di lavoro spaziosa: offre un'ampia area di lavoro interna di 15.000 mm (L) × 5.000 mm (W) × 5.000 mm (H).
Costruzione robusta: costruito con un muro di pannello sandwich EPS spessa 70 mm e un pannello di tetto EPS spessa 50 mm (con opzioni di lana di roccia o PU disponibili), rifinito con 0.Acciaio bianco 426 mm con bordi di acciaio sigillati.
Accessibilità: dispone di una grande porta di accesso principale a 4 foglie (4.000 x 4.600 mm) e di due porte di lavoro standard (800 x 2.000 mm) con finestre di osservazione e serrature a pressione.
2Sistema avanzato di flusso d' aria e ventilazione
Trattamento dell'aria ad alta capacità: dotato di due unità di aria di ricostituzione indipendenti e di due unità di aria di scarico per un controllo ambientale preciso.
Fornitura d'aria: flusso totale di 40.000 m3/h tramite ventilatori centrifughi a rotore esterno (2 motori da 7,5 kW per unità).
Fuoco di scarico: flusso totale di 4.000 m3/h tramite ventilatori centrifughi a cinghia (2x motori da 11 kW).
Tubo versatile: il sistema include più condotti dritti di 1000x1000 mm, gomiti a 90° e 45°, consentendo un layout flessibile ed efficiente delle condotte per una gestione ottimale del flusso d'aria.
3. Filtrazione completa e controllo ambientale
Filtrazione a più fasi: un sistema di filtrazione a quattro fasi garantisce aria di aspirazione pulita e scarico sicuro:
Filtro primario (G3)
Filtro a bassa efficienza (F5)
Filtro di arresto della vernice (G3)
Filtro di carbonio attivo per l'adsorbimento di COV (benzeno, xilene).
Potente sistema di riscaldamento: due sistemi indipendenti, ciascuno dotato di un bruciatore diesel Riello RG5S (260.000 kW di potenza massima) e di uno scambiatore di calore in acciaio inossidabile.In grado di aumentare la temperatura della cabina da 0°C a 20°C per la spruzzatura e da 60°C per la cottura in 10-15 minuti. (disponibili opzioni gas naturale/elettrico/IR).
Ambiente di lavoro e sicurezza ottimali
Eccellente illuminazione: fornisce un'illuminazione ≥ 1000 Lux attraverso una combinazione di 80 lampade a LED a prova di esplosione da 18W montate in cima e 88 a livello della vita.
Sistema di controllo integrato: un pannello di controllo elettronico centralizzato gestisce tutte le funzioni: spruzzatura, riscaldamento, cottura, timer di asciugatura, illuminazione e arresto di emergenza.misuratori (ammeter), voltmetro, pressione) e sistemi di allarme per una piena sorveglianza operativa.
Opzioni di pavimento e ventilazione: presenta un pavimento a griglia con griglie di ferro piatto e di acciaio contorto (24 pezzi) e offre una configurazione opzionale di scarico a parete laterale.
|
All' interno
dimensione
|
15000 × 5000 × 5000 mm (L × P × H) |
|
esterno
dimensione
|
15130 × 6890 × 5600 mm (L×W×H) |
| Cella. |
Ci sono 2 file di griglie di ferro piatto 30x4 + griglie di pavimento in acciaio contorto ₹ 8 (24 pezzi) su entrambi i lati del pavimento (gas di scarico opzionale delle pareti laterali) |
| porta principale |
Dimensioni della porta: 4000 × 4600 mm (W × H), porta pieghevole in lamiera, 4 foglie di porta, vetro temperato quadrato, riempimento: EPS.e il cancello può essere dotato di una serratura elettrica) |
| porta funzionante |
2 serie, porte di lavoro: 800×2000 mm (W×H), dotate di
serratura a pressione e finestra di osservazione in vetro
|
| pannello di parete |
pannello di parete in EPS, larghezza effettiva 1150 mm, spessore totale 70 mm,
spessore della piastra in acciaio colorato: 0,426 mm, bianco, bordi di acciaio sigillati su entrambi i lati; (Lana di roccia, PU opzionale)
|
| tetto |
pannello di parete in EPS, larghezza effettiva 1150 mm, spessore totale 50 mm,
spessore della piastra in acciaio colorato: 0,426 mm, bianco, bordi di acciaio sigillati su entrambi i lati; (Lana di roccia, PU opzionale)
|
| illuminazione |
Illuminazione superiore: 20 gruppi × 4 pezzi = 80 pezzi di lampade da 18 W
Illuminazione della vita: 22 gruppi × 4 pezzi = 88 pezzi di tubi di 18W, LED
tubi di lampada, scatola luminosa a prova di esplosione
Illuminazione ≥ 1000Lux
|
|
Unità aerea
installazione
|
ingresso d'aria laterale, scarico posteriore, tubo quadrato
saldatura + telaio in alluminio, vernice bianca, maschera in cartone di lana di roccia di 20 mm di spessore, di alta resistenza
|
|
Il trucco
Unità aerea
(2 gruppi)
|
Ciascun gruppo è dotato di 2 ventilatori centrifughi a doppio ingresso a rotore esterno, potenza del singolo motore: 7,5 kW; flusso totale: 40000 m3/h, velocità del vento a zero carico: 0,25 m/s; ammortizzatore pneumatico di regolazione dell'aria,Inizio ciclo ammortizzatore pneumatico . |
|
Sfaticato.
Unità aerea
(2 gruppi)
|
Ciascun gruppo è dotato di 1 ventilatore centrifugo a doppia presa, trasmissione a puleggia, potenza del singolo motore: 11KW; flusso totale: 4000m3 /h, velocità del vento a zero carico: 0,25m/s; ammortizzatore di regolazione manuale degli scarichi. |
|
Riscaldamento
Sistema
(2 serie)
|
Ciascun gruppo è dotato di un bruciatore diesel Riello RG5S
potenza termica massima di 26 000 kW; equipaggiato con forno di scambio termico in acciaio inossidabile 304; verniciatura ad aumento di temperatura: 20°C (da 0°C a 20°C nello stato di spruzzatura); vernice da forno:10-15 minuti (da 20° a 60°C) condizione della vernice. (riscaldamento a gas naturale, riscaldamento elettrico
può essere selezionato il riscaldamento a tubo e il riscaldamento a infrarossi della lampada da forno)
|
|
filtrazione
sistema
|
1Cottone per filtri primari di approvvigionamento d'aria: livello EN 779: G3
2 filtrazione a sotto elevata efficienza: viscosa tridimensionale a piena profondità; livello EN799: F5,
3 Filtrazione di coperte di cotone resistenti alla vernice in fibra di vetro: EN 779 Livello: G3;
4Filtrazione delle particelle di carbonio attivo: assorbe il benzene e lo xilene nei gas di scarico
|
| Sistema di controllo elettronico |
Verniciatura a spruzzo, verniciatura a spruzzo di riscaldamento, vernice da cottura, impostazione del tempo di asciugatura, interruttore di illuminazione, indicatore di guasto, regolatore di temperatura, interruttore di alimentazione, interruttore di emergenza, timer,Limitatore di temperatura, ammeter, voltmeter, manometro di pressione, allarme di pressione |
|
Gasdotti
sistema
|
Ciascun gruppo di approvvigionamento e scarico dell'aria è dotato di 4 sezioni di condotti d'aria diretti di 10 00 x 10 00 x 1000 mm, una sezione di 10 00 x 10 00 mm 90° gomito e una sezione di 10 00 x 10 00 mm 45° gomito; |
| potenza totale |
56 kW. |
La cabina di spruzzo per automobili di grandi dimensioni è progettata per soddisfare esigenze diverse con specifiche tecniche di prim'ordine
le dimensioni interne sono di 6900 × 3900 × 2650 mm (L × P × H),
mentre l'esterno misura 7000 × 5350 × 3400 mm (L × P × H).
caratterizzato da una lastra galvanizzata, supportata da tubi quadrati e da una griglia per pavimenti, che garantisce un carico complessivo
capacità di 2,4 T, regolabile se necessario.
La porta principale, 3000 × 2600 mm (W × H), ha tre foglie con finestre di vetro temperato quadrato e riempimento in EPS.
Un'ulteriore porta di lavoro, di dimensioni 800×2000 mm (W×H), comprende un lucchetto a pressione e una finestra di osservazione.
I pannelli per pareti in EPS e il tetto in lamiera galvanizzata forniscono un solido isolamento, con materiali opzionali disponibili.
Il sistema di illuminazione fornisce oltre 1000Lux con 32 lampade a LED per la parte superiore e 16 lampade a LED per la vita.
Il sistema di filtrazione completo garantisce un'ottima caldaia per il consumo e l'espulsione, con l'aiuto di un bruciatore Riello RG5S.
Il sistema di controllo elettronico offre un controllo operativo preciso.
Il fabbisogno è di 17 kW.
