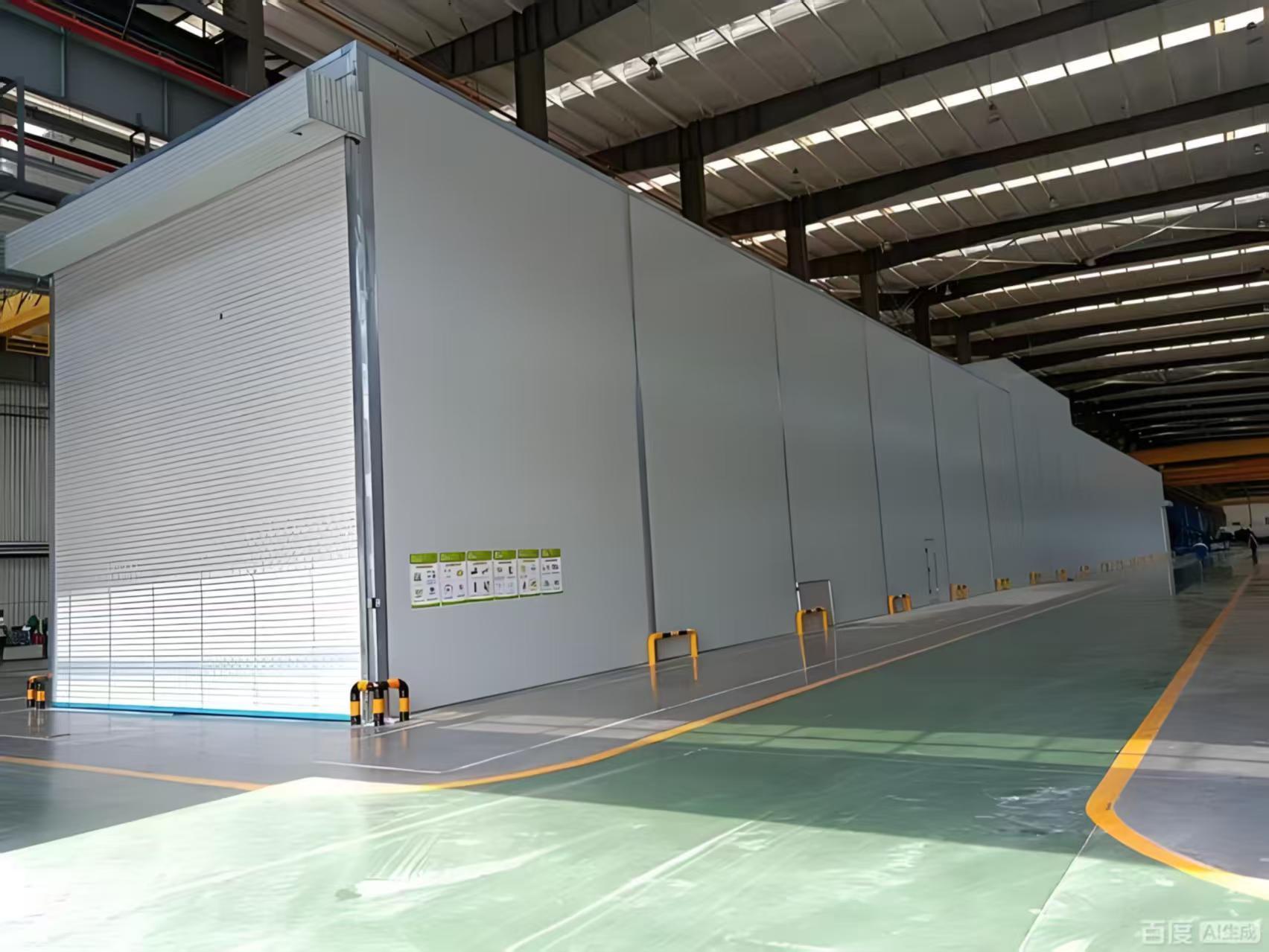

Cabina di verniciatura a spruzzo per forni per verniciatura di autoveicoli diesel standard
Vantaggi:
Filtrazione ad alta efficienza e sicurezza ambientale
Processo di filtrazione multistadio:
La filtrazione primaria (G3) cattura le particelle più grandi trasportate dall'aria.
La filtrazione secondaria (F5) garantisce un'aria di aspirazione pulita.
I filtri antipolvere (G3) intrappolano le particelle di overspray.
La filtrazione a carbone attivo adsorbe i COV pericolosi, tra cui benzene e xilene, garantendo uno scarico conforme e rispettoso dell'ambiente.
Controllo efficace degli agenti contaminanti: la combinazione di pavimenti a griglia (24 sezioni di griglia in acciaio) e configurazioni di scarico a parete laterale opzionali impedisce l'accumulo di fumi e particelle, mantenendo la qualità dell'aria e la sicurezza dell'operatore.
Specifiche tecniche
Questa cabina di verniciatura a spruzzo su larga scala e completamente attrezzata è progettata per applicazioni industriali di verniciatura, cottura e finitura professionali ad alto volume. La sua costruzione robusta e i sistemi avanzati garantiscono un ambiente controllato, sicuro ed efficiente.
1. Design strutturale e dimensioni
Area di lavoro spaziosa: offre un'ampia area di lavoro interna di 15.000 mm (L) × 5.000 mm (L) × 5.000 mm (H).
Costruzione robusta: costruita con un pannello sandwich in EPS di 70 mm di spessore e un pannello del tetto in EPS di 50 mm di spessore (con opzioni in lana di roccia o PU disponibili), rifinito con acciaio color bianco da 0,426 mm e bordi in acciaio sigillati.
Accessibilità: presenta un'ampia porta di accesso principale a 4 ante (4.000 x 4.600 mm) e due porte di lavoro standard (800 x 2.000 mm) con finestre di osservazione e serrature a pressione.
2. Sistema avanzato di flusso d'aria e ventilazione
Gestione dell'aria ad alta capacità: dotata di due unità di immissione aria indipendenti e due unità di scarico aria per un controllo ambientale preciso.
Approvvigionamento d'aria: flusso totale di 40.000 m³/h tramite ventilatori centrifughi a rotore esterno (2 motori da 7,5 KW per unità).
Scarico dell'aria: flusso totale di 4.000 m³/h tramite ventilatori centrifughi a cinghia (2 motori da 11 KW).
Canalizzazione versatile: il sistema include più condotti diritti da 1000x1000 mm, gomiti a 90° e 45°, consentendo una disposizione flessibile ed efficiente delle tubazioni per una gestione ottimale del flusso d'aria.
3. Filtrazione completa e controllo ambientale
Filtrazione multistadio: un sistema di filtrazione a quattro stadi garantisce un'aria di aspirazione pulita e uno scarico sicuro:
Filtro primario (G3)
Filtro sub-alta efficienza (F5)
Filtro antipolvere (G3)
Filtro a carbone attivo per l'adsorbimento di COV (benzene, xilene).
Potente sistema di riscaldamento: due sistemi indipendenti, ciascuno con un bruciatore diesel Riello RG5S (uscita massima di 260.000 KW) e uno scambiatore di calore in acciaio inossidabile. In grado di aumentare la temperatura della cabina da 0°C a 20°C per la spruzzatura e a 60°C per la cottura entro 10-15 minuti. (Opzioni gas naturale/elettrico/IR disponibili).
Ambiente di lavoro e sicurezza ottimali
Illuminazione eccellente: fornisce illuminazione ≥1000 Lux tramite una combinazione di 80 lampade LED antideflagranti da 18 W montate in alto e 88 a livello della vita.
Sistema di controllo integrato: un pannello di controllo elettronico centralizzato gestisce tutte le funzioni: spruzzatura, riscaldamento, cottura, timer di asciugatura, illuminazione e arresto di emergenza. Include controllori di temperatura, indicatori (amperometro, voltmetro, pressione) e sistemi di allarme per la piena supervisione operativa.
Opzioni pavimento e ventilazione: presenta un pavimento a griglia con griglie in ferro piatto e acciaio ritorto (24 pezzi) e offre una configurazione di scarico a parete laterale opzionale.
|
Interno
dimensione
|
15000 × 5000 × 5000 mm (L × L × A) |
|
esterno
dimensione
|
15130 × 6890 × 5600 mm (L×L×A) |
| Seminterrato |
Ci sono 2 file di 30x4 ferri piatti + ⌀8 griglie per pavimenti in acciaio ritorto (24 pezzi) su entrambi i lati del terreno (scarico a parete laterale opzionale) |
| porta d'ingresso |
Dimensioni della porta: 4000 × 4600 mm (L×A), porta piegata in lamiera, 4 ante, finestra in vetro temperato quadrato, riempimento: EPS. (Il riempimento può essere regolato e il cancello può essere dotato di una serranda elettrica) |
| porta di lavoro |
2 set, dimensioni della porta di lavoro: 800×2000 mm (L×A), dotata di
serratura a pressione e finestra di osservazione in vetro
|
| pannello a parete |
Pannello a parete in EPS, larghezza effettiva 1150 mm, spessore totale 70 mm,
spessore della piastra in acciaio colorato: 0,426 mm, bianco, bordi in acciaio sigillati su entrambi i lati; (Lana di roccia, PU opzionale)
|
| tetto |
Pannello a parete in EPS, larghezza effettiva 1150 mm, spessore totale 50 mm,
spessore della piastra in acciaio colorato: 0,426 mm, bianco, bordi in acciaio sigillati su entrambi i lati; (Lana di roccia, PU opzionale)
|
| illuminazione |
Illuminazione superiore: 20 gruppi × 4 pezzi = 80 pezzi di lampade da 18 W
Illuminazione in vita: 22 gruppi × 4 pezzi = 88 pezzi di tubi lampada da 18 W, LED
tubi lampada, scatola luminosa antideflagrante
Illuminazione ≥1000Lux
|
|
Unità aria
installazione
|
Ingresso aria dal lato, scarico dalla parte posteriore, tubo quadrato
saldatura + telaio a T in alluminio, vernice bianca, maschera in pannello di lana di roccia di 20 mm di spessore realizzata a macchina ad alta resistenza
|
|
Immissione
Unità aria
(2 gruppi)
|
Ogni gruppo è dotato di 2 ventilatori centrifughi a doppia entrata a rotore esterno, potenza del singolo motore: 7,5 KW; flusso totale: 40000 m3 /h, velocità del vento a vuoto: 0,25 m/s; serranda di regolazione pneumatica dell'alimentazione dell'aria, serranda pneumatica di avvio del ciclo. |
|
Scarico
Unità aria
(2 gruppi)
|
Ogni gruppo è dotato di 1 ventilatore centrifugo a doppia entrata, trasmissione a puleggia, potenza del singolo motore: 11 KW; flusso totale: 4000 m3 /h, velocità del vento a vuoto: 0,25 m/s; serranda di regolazione manuale dello scarico. |
|
Riscaldamento
Sistema
(2 set)
|
Ogni gruppo è dotato di un bruciatore diesel Riello RG5S con un
potenza termica massima di 26.000 KW; dotato di un forno per lo scambio di calore in acciaio inossidabile 304; verniciatura ad aumento di temperatura: 20°C (da 0°C a 20°C nello stato di spruzzatura); vernice di cottura: 10-15 minuti (da 20° a 60ºС) condizione di vernice. (È possibile selezionare il riscaldamento a gas naturale, il riscaldamento elettrico
riscaldamento a tubo e riscaldamento a lampada a infrarossi)
|
|
filtraggio
Ogni gruppo di alimentazione e scarico dell'aria è dotato di 4 sezioni di condotti d'aria diritti da 10 00 x 10 00 x 1000 mm, 1 sezione di gomito da 10 00 x 10 00 mm 90° e 1 sezione di gomito da 10 00 x 10 00 mm 45°;
|
1Cotone filtro primario alimentazione aria: livello EN 779: G3
2 filtrazione a sub-alta efficienza: viscosa tridimensionale a profondità totale; livello EN799: F5,
3 Filtrazione con coperta in cotone resistente alla vernice in fibra di vetro: livello EN 779: G3;
4. Filtrazione con particelle di carbone attivo: assorbe benzene e xilene nei gas di scarico
|
| Sistema di controllo elettronico |
Verniciatura a spruzzo, verniciatura a spruzzo riscaldante, vernice di cottura, impostazione del tempo di asciugatura, interruttore di illuminazione, spia di guasto, termoregolatore, interruttore di alimentazione, interruttore di arresto di emergenza, timer, limitatore di temperatura, amperometro, voltmetro, manometro, allarme di pressione |
|
Sistema di tubazioni
Ogni gruppo di alimentazione e scarico dell'aria è dotato di 4 sezioni di condotti d'aria diritti da 10 00 x 10 00 x 1000 mm, 1 sezione di gomito da 10 00 x 10 00 mm 90° e 1 sezione di gomito da 10 00 x 10 00 mm 45°;
|
potenza totale |
| 56KW |
La cabina di verniciatura per autoveicoli di grandi dimensioni è progettata per soddisfare diverse esigenze con specifiche tecniche di prim'ordine |
e funzionalità adattabili. Le dimensioni interne sono 6900 × 3900 × 2650 mm (L × L × A), (POTREBBE ESSERE PERSONALIZZATO)
mentre l'esterno misura 7000 × 5350 × 3400 mm (L × L × A). (POTREBBE ESSERE PERSONALIZZATO) Il robusto seminterrato
presenta un'intelaiatura piegata in lamiera zincata, supportata da tubi quadrati e una griglia per pavimenti, garantendo una capacità portante complessiva
di 2,4 T, regolabile in base alle esigenze.
La porta principale anteriore, 3000 × 2600 mm (L×A), ha tre ante con finestre in vetro temperato quadrato e riempimento in EPS.
Una porta di lavoro aggiuntiva, di dimensioni 800×2000 mm (L×A), include una serratura a pressione e una finestra di osservazione.
I pannelli a parete in EPS e il tetto in lamiera zincata della cabina forniscono un robusto isolamento, con materiali opzionali disponibili.
Il sistema di illuminazione eroga oltre 1000 Lux con 32 lampade LED superiori e 16 in vita. L'unità aria gestisce in modo efficiente
aspirazione e scarico, coadiuvati da un bruciatore Riello RG5S per un riscaldamento ottimale. Il sistema di filtrazione completo garantisce
un ambiente di lavoro pulito, mentre il sistema di controllo elettronico offre un controllo operativo preciso. Il fabbisogno energetico totale
è di 17 kW. (POTREBBE ESSERE PERSONALIZZATO)
