CoatTech KT-PQ-III-PLUS: cabina di verniciatura laterale antideflagrante

CoatTech KT-PQ-III-PLUS è una cabina di verniciatura industriale resistente e salvaspazio, dotata di plenum di scarico sulla parete laterale, pannelli Rockwool ignifughi A1 e illuminazione antideflagrante IP65. Perfetto per installazioni hangar a filo pavimento.Parole chiave di destinazione:Cabina di verniciatura con aspirazione laterale, cabina di verniciatura antideflagrante, cabina di verniciatura Rockwool, cabina di verniciatura industriale a filo pavimento, attrezzatura per rivestimento in acciaio pesante, plenum di filtrazione COV.

🚀 Panoramica del prodotto

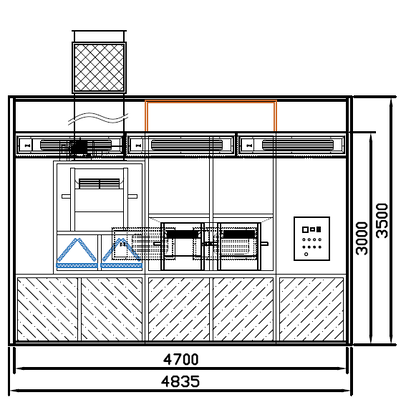

ILCoatTech KT-PQ-III-PLUSè una cabina di verniciatura industriale specializzata, progettata per strutture soggette a severi vincoli di altezza e rigorosi codici di sicurezza antincendio. Con uno spazio di lavoro interno altamente efficiente di4700×4000×3000mm, questo modello abbandona i tradizionali requisiti di scavo di fosse utilizzando un avanzatoCorrente discendente lateraleprogettazione del flusso d'aria.

Ciò consente alla cabina di posizionarsi completamente a filo con il pavimento della fabbrica esistente, eliminando rampe pericolose e semplificando il caricamento di pesanti manufatti in acciaio. Costruito esclusivamente per ambienti industriali ad alto rischio, è dotato di capacità di spruzzatura pura a combustione zero, che lo rendono la scelta principale per gli appaltatori EPC e gli hangar di fabbricazione dei metalli in Medio Oriente e nel mondo.

⚙️ Core Engineering: i tre pilastri della prestazione

1. Sistema di ventilazione e ventola (massima estrazione, zero fosse)

Il sistema di ventilazione determina l'efficienza dell'estrazione della nebbia di vernice e la massima pulizia dell'ambiente di lavoro.

1. Plenum di scarico sulla parete laterale:Abbiamo integrato un plenum di scarico con parete laterale alta 1.000 mm per impieghi gravosi (cassetta di raccolta). Ciò attira la nebbia di vernice orizzontalmente e verso il basso, fornendo un flusso d'aria uniforme senza richiedere una costosa fossa civile.

2. Compatibilità con pavimento a filo:Poiché lo scarico viene gestito attraverso le pareti laterali, il pavimento della fabbrica rimane completamente piatto (senza rampe, senza gradini), consentendo il passaggio sicuro di carrelli elevatori e macchinari pesanti.

3. Flusso d'aria ad alto volume:Alimentato da due ventole centrifughe di aspirazione a doppia aspirazione da 3KW e da una potente ventola di scarico da 7,5KW, che offre un'enorme20.000 m³/hflusso d'aria per mantenere un ambiente di spruzzatura incontaminato.

2. Sistema di filtrazione (qualità e conformità ambientale)

Un robusto sistema di filtraggio influisce direttamente sull'impeccabilità della finitura del rivestimento e garantisce una rigorosa conformità ambientale.

Ecofiltrazione a 4 stadi:

1.Prefiltro di aspirazione:EN 779 Classe G3 cattura le grandi polveri disperse nell'aria.

2.Filtro soffitto:Il filtro adesivo 3D a profondità sub-alta (EN 779 Classe F5) garantisce che solo aria perfettamente pulita colpisca il pezzo in lavorazione.

3. Arresto della vernice in fibra di vetro:Installato direttamente sul plenum laterale e sulla cappa di scarico (EN 779 G3) per intrappolare le particelle pesanti di vernice.

4.Filtro granulare al carbone attivo:Assorbe efficacemente i COV nocivi, il benzene e lo xilene dai gas di scarico prima che vengano rilasciati nell'atmosfera.

3. Sicurezza antincendio e protezione contro le esplosioni (il riferimento di sicurezza assoluto)

Nei rivestimenti industriali, la protezione da incendi ed esplosioni non è un'opzione: è l'obiettivo finale.

1. Involucro resistente al fuoco di classe A1:L'intera cabina (pareti e tetto) è costruita con spessori da 75 mm e 50 mm ad alta resistenzaPannelli in lana di roccia (lana minerale).(densità 120KG/m³). Questi pannelli non combustibili garantiscono il rigoroso rispetto dei codici internazionali di protezione civile e antincendio.

2. Illuminazione antideflagrante IP65:Dotato di 40 unità di tubi LED T8 dedicati alloggiati in scatole luminose antideflagranti con grado di protezione IP65 completamente sigillate, che forniscono ≥ 1000 LUX di illuminazione sicura e brillante.

3.Infrastruttura di controllo sicura:Mentre la scatola di controllo principale è standard, tutta l'illuminazione interna utilizza cavi antideflagranti, condotti flessibili e scatole di controllo antideflagranti.

Dettagli delle specifiche

🛠️ Funzionalità operative migliorate

1. Sistema di sospensione mobile:Massimizza la tua produttività. Il tetto è rinforzato con un sistema di binari mobili montati a soffitto in grado di sostenere fino a100KG, perfetto per spruzzare in modo efficiente parti e accessori industriali più piccoli.

2. Conduttura dell'aria compressa integrata:Viene fornito di serie con una tubazione dell'aria compressa in acciaio inossidabile DN20 con connettori rapidi su entrambi i lati sinistro e destro per un funzionamento senza interruzioni della pistola a spruzzo.

3.Accesso di manutenzione dedicato:Il layout è progettato in modo intelligente con un chiaro percorso di accesso per la manutenzione, consentendo ai tecnici di ispezionare gli impianti elettrici e sostituire i filtri in modo sicuro ed ergonomico.

🏭 Applicazioni ideali

Il KT-PQ-III-PLUS V2 è specificatamente progettato per:

1. Hangar con altezza limitata:Strutture con altezza libera ridotta (ad esempio, sotto le linee antincendio).

2. Fabbricazione di metalli pesanti e acciaio:Laddove i componenti pesanti richiedono un accesso a livello del suolo, adatto ai carrelli elevatori, senza rampe.

3.Zone a regolamentazione rigorosa:Regioni che richiedono materiali ignifughi di Classe A e componenti elettrici antideflagranti (molto popolari nelle zone industriali degli Emirati Arabi Uniti/Medio Oriente).

4. Operazioni di spruzzatura pura:Impianti che utilizzano rivestimenti industriali essiccati all'aria e non richiedono sistemi di cottura termica integrati.

❓ Domande frequenti (FAQ)

Q1: Devo scavare una fossa di fondazione per questo stand?

UN:No. Il KT-PQ-III-PLUS utilizza un plenum di scarico a parete laterale (Side-Dowdraft). La cabina è posizionata completamente a filo sul pavimento piatto esistente in cemento, consentendovi di risparmiare ingenti costi di ingegneria civile e consentendo l'ingresso senza interruzioni delle apparecchiature.

D2: Questa cabina soddisfa i rigorosi standard di sicurezza antincendio del Medio Oriente?

UN:Assolutamente. Abbiamo sostituito la schiuma EPS standard con un isolamento in lana di roccia da 120 kg/m³, garantendo alla cabina una classe di resistenza al fuoco di classe A1. Combinato con l'illuminazione antideflagrante IP65, è progettato per superare rigorosi controlli di sicurezza locali.

D3: Disponiamo di un mix di massicci telai in acciaio e parti più piccole. Questo stand può gestire entrambi?

UN:SÌ. I telai di grandi dimensioni possono essere arrotolati direttamente sul pavimento a filo pavimento, mentre le parti più piccole possono essere sospese al nostro sistema di sospensione mobile integrato montato a soffitto da 100 kg, consentendo un'elaborazione in lotti altamente versatile.

Q4: Come colleghiamo le nostre pistole a spruzzo?

UN:La cabina include una tubazione dell'aria compressa DN20 preinstallata in acciaio inossidabile con doppi connettori rapidi (sinistro e destro), pronta per essere collegata alla fornitura d'aria principale della vostra fabbrica.
