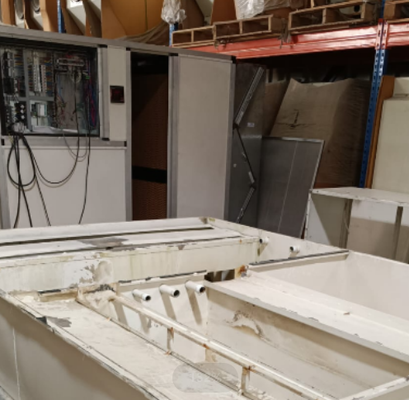

Forno di polimerizzazione a polvere termoindurente ad alta temperatura (180°C - 200°C)

Parametri

Specifiche

Allocazione armadi

Totale 2 armadi di controllo: Armadio 1 per forno di asciugatura ad acqua e cabina di verniciatura/recupero; Armadio 2 per forno di polimerizzazione a polvere

Componenti elettrici principali

Chint Electric  interruttori automatici premium a bassa tensione, contattori, relè termici e regolatori di temperatura digitali

Funzioni di controllo

Regolazione automatica della temperatura con display digitale, spegnimento ritardato per ventole di circolazione, allarmi acustici/visivi prima dell'avvio/spegnimento, protezione da perdita di fase, sovraccarico e cortocircuito

Cablaggio e cavi

Cavo Jiangyang (standard nazionale); i cavi dei sensori utilizzano cavi schermati a 3 fili per resistere alle interferenze elettromagnetiche (EMC)

Categoria

Compito specifico / Articolo

Parte responsabile

Lavori elettrici

Instradamento dell'alimentazione principale dalla sottostazione di fabbrica agli armadi di controllo delle apparecchiature

Acquirente (Parte A)

Lavori elettrici

Cablaggio dagli armadi di controllo ai singoli motori, riscaldatori e sensori

Venditore (Parte B)

Struttura civile e impiantistica

Illuminazione dell'impianto, sistemi antincendio, condotti di ventilazione/estrazione generali dell'impianto

Acquirente (Parte A)

Struttura civile e impiantistica

Aperture del tetto, impermeabilizzazione/sigillatura perdite, impianti di trattamento acque reflue/scarico

Acquirente (Parte A)

Struttura civile e impiantistica

Fondazioni civili, pavimentazione in cemento armato, scavi e canali di drenaggio

Acquirente (Parte A)

Tubazioni utenze

Tubazioni di alimentazione acqua/aria compressa fino ai punti di connessione delle apparecchiature

Acquirente (Parte A)

Tubazioni utenze

Tubazioni, valvole e linee pneumatiche dai punti di connessione delle apparecchiature agli attuatori interni

Venditore (Parte B)

Installazione in loco

Scarico apparecchiature, fornitura carrello elevatore, gru, elettricità e potenza per l'installazione

Acquirente (Parte A)

Installazione in loco

Posizionamento fisico, assemblaggio meccanico, cablaggio elettrico e messa in servizio del sistema

Venditore (Parte B)

Logistica e alloggio

Alloggi, pasti e trasporti locali per gli ingegneri di installazione del Venditore

Acquirente (Parte A)

N.

Descrizione modulo attrezzatura

Riepilogo specifiche

Quantità

Prezzo (USD)

1

Sistema di pretrattamento a immersione

4 serbatoi (L4,5m × L2,0m × H3,5m), interno in acciaio inossidabile SUS da 3,0 mm, esterno in tubi da 100 mm

1 Set

$27.164,18

2

Forno di polimerizzazione a polvere elettrico

L4,5m × L3,09m × H4,1m, isolamento in lana di roccia da 120 mm, doppie porte

1 Set

$2.522,39

3

Sistema di riscaldamento forno di polimerizzazione

Resistenze elettriche alettate da 108 kW (2kW × 54), ventola di circolazione ad alta temperatura da 5,5 kW

1 Set

$2.328,36

4

Binario di sospensione aereo

Binario MY-XT-200 per carichi pesanti (totale 30m), struttura a portale, 24 ruote per carrello

1 Set

$1.746,27

5

Cabina di verniciatura a polvere e 1° recupero

L4,5m × L2,5m × H4,1m, pannelli in lana di roccia da 50 mm, recupero a impulsi con 7 cartucce

1 Set

$6.597,01

6

Torre di recupero polvere secondaria

L1,4m × L1,4m × H4,0m, 9 cartucce a film nano, ventola di aspirazione da 15 kW, silenziatore

1 Set

$6.985,07

7

Forno elettrico di asciugatura umidità acqua

L4,5m × L3,09m × H3,8m, isolamento in lana di roccia da 120 mm, doppie porte

1 Set

$2.328,36

8

Sistema di riscaldamento forno di asciugatura

Resistenze elettriche alettate da 84 kW (2kW × 42), ventola di circolazione ad alta temperatura da 5,5 kW

1 Set

$1.940,30

9

Pistola manuale elettrostatica a polvere

Pistola Smart Dual-Digital Display 2026, tramoggia in SS, pompa polvere KCI, carrello

1 Set

$1.358,21

10

Sistema di controllo centralizzato

2 Set Armadi di controllo, interruttori/dispositivi Chint, cavi sensori schermati EMC

2 Set

$2.522,39

11

Verniciatura e finitura superficiale

Stuccatura, mano di fondo antiruggine, finitura finale con vernice poliuretanica

1 Lotto

$388,06

12

Manodopera di fabbricazione in fabbrica

Manodopera per fabbricazione strutturale, taglio, saldatura e assemblaggio in fabbrica

1 Lotto

$6.208,96

PREZZO TOTALE (EXW / FOB Porto Cinese, Escl. Tasse e Trasporto):

$62.089,55 USD
