Cabina di verniciatura di grandi dimensioni per carrozzerie di veicoli e componenti di grandi dimensioni

Categoria: Prodotti / Cabine di verniciatura   |   Settore: Automotive, EV, trattori, cabine per macchinari - datato 18 settembre 2026

Sommario editoriale  Questa pubblicazione presenta la cabina di verniciatura di grandi dimensioni di CoatTech per la verniciatura di parti sovradimensionate come carrozzerie di veicoli elettrici, cabine di trattori e grandi fabbricazioni saldate. Combina un pavimento a griglia di verniciatura a tutta larghezza, un telo di contenimento per l'intera carrozzeria, un'illuminazione a soffitto ad alta potenza e un layout multi-stazione in modo che diversi operatori possano lavorare contemporaneamente su una parte lunga.

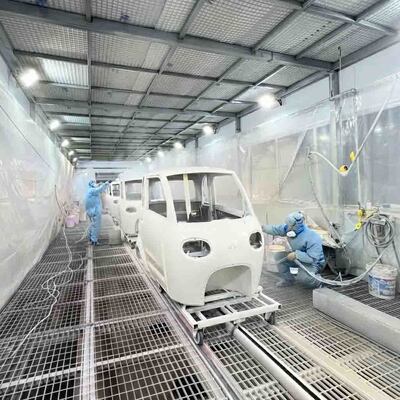

Cabina di verniciatura di grandi dimensioni CoatTech: due operatori verniciano un guscio di carrozzeria EV su un carrello mobile su un pavimento a griglia di verniciatura completo

  01    Cosa mostra l'immagine

Guscio di carrozzeria del veicolo su carrello mobile — un piccolo guscio di carrozzeria di un veicolo elettrico è posizionato su un carrello in acciaio con ruote che scorre su guide a pavimento, in modo che una parte lunga possa essere spostata e ruotata all'interno della cabina

Due verniciatori al lavoro su una parte — un operatore spruzza in piedi, l'altro lavora accovacciato a livello del paraurti — la larghezza della cabina supporta la verniciatura multi-posizione e multi-operatore

Pavimento a griglia di verniciatura completo — una grata metallica perforata su tutto il pavimento della cabina raccoglie la sovraverniciatura e consente all'aria di passare uniformemente

Telo di contenimento per l'intera carrozzeria — sia le pareti laterali che il soffitto sono rivestiti con pellicola protettiva, mantenendo la sovraverniciatura lontana dalla struttura e facilitando la gestione dei cambi di colore

Illuminazione a soffitto ad alta potenza — file di lampade nella griglia del soffitto forniscono un'illuminazione senza ombre per controllare la copertura e la qualità della finitura

Plenum del soffitto e canalizzazioni — il soffitto in acciaio verniciato con pannelli di accesso e connessioni flessibili per le tubazioni mostra un sistema di alimentazione dell'aria filtrato ed equilibrato

  02    Caratteristiche principali

Cabina sovradimensionata — lunghezza, larghezza e altezza delle porte maggiorate per gusci di veicoli, cabine, cofani, portiere e grandi fabbricazioni

Layout multi-operatore — abbastanza largo da permettere a due o più verniciatori di rivestire una parte lunga da lati diversi contemporaneamente

Pavimento a griglia di verniciatura su guide — pannelli grigliati su un sistema di guide guidano il carrello e supportano la parte consentendo il passaggio della sovraverniciatura e dell'aria

Contenimento interno completo — il rivestimento delle pareti e del soffitto protegge l'involucro della cabina durante lavori di verniciatura complessi ed è semplice da sostituire

Flusso d'aria bilanciato — l'alimentazione filtrata dal soffitto e l'estrazione a livello inferiore controllano la sovraverniciatura e mantengono la zona di respirazione dell'operatore più pulita

Illuminazione brillante e uniforme — le lampade a soffitto sono disposte per un'illuminazione uniforme con ombre minime su pannelli curvi

Struttura robusta — telaio in acciaio, pareti a pannelli e plenum del soffitto costruiti per l'uso nella produzione quotidiana

  03    Dati tecnici

* Le dimensioni interne, il volume del flusso d'aria, la capacità di riscaldamento e gli stadi di filtrazione vengono confermati durante l'ingegneria del layout e dipendono dalle dimensioni della parte, dal tipo di rivestimento e dalla produzione giornaliera.

  04    Applicazioni e vantaggi

Questa cabina è adatta a produttori di veicoli elettrici, veicoli a bassa velocità, trattori, macchinari agricoli, attrezzature edili, autobus e grandi fabbricazioni metalliche. I vantaggi includono la capacità di verniciare un intero guscio di carrozzeria in una sola stazione, tempi di movimentazione ridotti, verniciatura multi-lato più semplice, migliore visibilità per i controlli di qualità e un ambiente di lavoro più pulito e controllato.

 Domande frequenti

D: Cos'è una cabina di verniciatura di grandi dimensioni?  R: Una cabina di verniciatura sovradimensionata con lunghezza, larghezza e altezza delle porte ingrandite, costruita per rivestire gusci di veicoli, cabine e altri componenti di grandi dimensioni che non entrano in una cabina standard.

D: Può verniciare un intero guscio di carrozzeria EV?  R: Sì — la cabina, l'altezza delle porte e il sistema di pavimentazione sono progettati attorno alla parte, e un carrello mobile consente di posizionare e ruotare la carrozzeria all'interno della cabina.

D: Possono lavorare due verniciatori contemporaneamente?  R: L'ampia cabina supporta diversi operatori che rivestono una parte lunga da lati diversi, il che riduce il tempo di ciclo su gusci di grandi dimensioni.

D: Che tipo di pavimento ha?  R: Un pavimento a griglia di verniciatura / grigliato su guide. Supporta il carrello della parte, consente il passaggio della sovraverniciatura e dell'aria, ed è più facile da pulire di un pavimento solido.

D: Il flusso d'aria è downdraft?  R: Il layout utilizza un'alimentazione filtrata a soffitto completo con estrazione a livello inferiore. Il tipo e il volume finale del flusso d'aria vengono confermati durante l'ingegneria del layout.

D: Può essere dotata di un sistema di asciugatura?  R: Sì — è possibile aggiungere moduli di riscaldamento ad aria calda o a infrarossi per flash-off e polimerizzazione, a seconda del processo di verniciatura.

Informazioni su CoatTech

CoatTech Intelligent Equipment (Guangzhou) CO., LTD progetta, produce e installa cabine di verniciatura, sollevatori per cabine di verniciatura, pre-stazioni, linee di verniciatura a convogliatore aereo e su rotaia, linee di verniciatura a rulli, linee di verniciatura intelligenti, cabine di verniciatura di grandi dimensioni e container mobili, tende retrattili, cabine di miscelazione vernici, apparecchiature di filtrazione e consumabili filtranti. Ogni progetto viene gestito dalla progettazione e dall'ingegneria alla fabbricazione, consegna, installazione e servizio post-vendita.
