Cabina di verniciatura e spruzzatura per trasformatori | CoatTech

Pezzo

Dimensione tipica

Peso tipico

Requisito del rivestimento

Serbatoio del trasformatore di potenza

6.000 – 12.000 mm L

10 – 50 T

Rivestimento esterno resistente alle intemperie + rivestimento interno resistente all'olio

Serbatoio del trasformatore di distribuzione

2.000 – 6.000 mmL

2 – 10 T

Esterno monostrato, interno opzionale

Radiatore/refrigeratore trasformatore

1.500 – 4.000 mm L

0,5 – 3 T

Immergere o spruzzare, solo esterno

Fabbricazione in acciaio di grandi dimensioni

fino a 15.000 mm L

fino a 60 T

Primer + finitura, spruzza e cuoci

Recipiente a pressione

3.000 – 10.000 mm L

5 – 30 T

Rivestimento esterno anticorrosione

Parametro

Gamma configurabile

Note

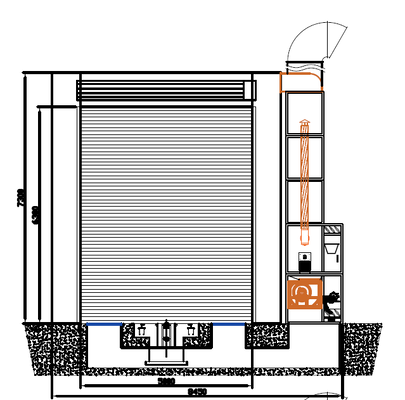

Lunghezza interna cabina

12.000 – 20.000 mm

Dimensionato in base al pezzo + gioco finale

Larghezza interna cabina

6.000 – 8.000mm

Consente l'accesso laterale e lo spostamento dell'operatore

Altezza interna cabina

6.000 – 8.000mm

Può ospitare l'intera altezza del serbatoio più lo spazio di sollevamento

Lunghezza del pezzo

fino a 12.000 mm

Più lungo su richiesta

Peso del pezzo

fino a 50 T

Sistema di trasferimento con peso superiore al peso del pezzo

Velocità dell'aria

0,25 – 0,35 m/s (senza carico)

Tiraggio verso il basso su tutta la sezione trasversale

Volume d'aria

dimensionato per busta

Alimentazione e scarico bilanciati rispetto alla sezione della cabina

Illuminazione

800 – 1.200 LUX

Apparecchi LED antideflagranti IP65

Riscaldamento: gasolio

200 – 400 kW

Bruciatore Riello, scambiatore di calore in acciaio inox 304

Riscaldamento: elettrico

150 – 350 kW

Elementi in acciaio inossidabile 304, controllo graduale

Ciclo di cottura

10 – 25 minuti a 60 °C

A seconda della massa e dell'opzione di riscaldamento

Movimentazione dei materiali

Carrello con guida a pavimento / catena a rulli, 20 – 60 T

Alternativa: carroponte o piattaforma girevole

Filtrazione

4 stadi: G3 / F5 / arresto vernice / carbone attivo

Aggiornabile a una maggiore efficienza

Alimentazione elettrica

380 V, 50 Hz o 60 Hz

Altre tensioni su richiesta

Protezione contro le esplosioni

Motori, illuminazione, armadi, condutture e scatole di giunzione antideflagranti

Approvato per rivestimenti a base di olio

Modulo

Incluso

Busta per stand

Pannelli sandwich in lana di roccia (parete 70 mm / tetto 50 mm), acciaio verniciato su entrambi i lati

Camera plenaria

Telaio in tubo quadro, vasca filtrante e rete di supporto

Porte

Tapparella elettrica (principale) + porte per il personale con blocco di scarico della pressione e finestra panoramica

Fossa sul pavimento

Fossa grigliata con griglia piana in acciaio 30×4 mm

Unità di alimentazione dell'aria

Ventilatori centrifughi a doppia aspirazione, trasmissione a cinghia, serranda modulante

Unità di scarico

Ventilatore centrifugo a doppia aspirazione, trasmissione a cinghia, serranda di regolazione

Canalizzazione

Tratti rettilinei più curve a 90° e 45°

Illuminazione

Tubi LED T8 in scatole antideflagranti IP65, a soffitto e in file laterali

Filtrazione

4 stadi: prefiltro G3, filtro fine F5, arresto vernice in fibra di vetro, carbone attivo

Riscaldamento (opzionale)

Bruciatore diesel con scambiatore di calore o batteria di elementi elettrici

Attrezzature per spruzzatura

Pompa airless 60:1, serbatoio vernice inox, tubi alta pressione, pistole

Movimentazione dei materiali

Carrello di trasferimento a catena a rulli con piattaforma, binario, azionamento VFD e telecomando

Controllo elettrico

Armadio antideflagrante: modalità spray, modalità cottura, temporizzazione, illuminazione, allarme guasto, arresto di emergenza

Documentazione

Manuale di manutenzione, schema elettrico, certificato di conformità, bolla di accompagnamento

Domanda

Risposta

La cabina può rivestire sia superfici interne che esterne?

SÌ. L'accesso alla porta a tutta altezza e l'illuminazione laterale consentono agli operatori di lavorare all'interno della vasca, mentre le superfici esterne vengono verniciate nello stesso ciclo.

Qual è il peso massimo del pezzo?

I design standard coprono fino a 50 T, con il sistema di trasferimento valutato sopra il pezzo. Su richiesta è possibile realizzare carichi più pesanti.

Costruisci per 60 Hz / 380 V?

SÌ. Le cabine sono costruite secondo gli standard di alimentazione regionali, tra cui 380 V 60 Hz; confermare la fornitura del sito in fase di richiesta.

Quale protezione contro le esplosioni è inclusa?

Motori antideflagranti, custodie per illuminazione, armadi di controllo, condotti flessibili e scatole di giunzione, classificati per rivestimenti a base di olio.

Come viene spostata una cisterna da 35 tonnellate?

Un carrello di trasferimento con catena a rulli montato a pavimento trasporta il pezzo su una piattaforma. Ciò evita il costo e l'ingombro di un carroponte.

È possibile aggiungere il riscaldamento in un secondo momento?

SÌ. Il riscaldamento diesel o elettrico può essere specificato in fase di ordine o adattato, in base alla disponibilità di energia e spazio.

La cabina può essere installata all'aperto?

L'installazione interna è standard. Sono possibili disposizioni esterne con rivestimento e drenaggio resistenti alle intemperie - avvisare su richiesta.
